产品说明
型号:HR6
极数:3极
额定电流:160A-630A
额定电压:400V/690V
安装方式:固定式
性能参数
型号规格 | 额定工作电流 | 约定发热电流 | 额定限制短路电流 | 配用熔断器尺寸 |
HR6-160 | 160A | 160A | 50 kV | NT00 |
HR6-250 | 250A | 250A | NT1 | |
HR6-400 | 400A | 400A | NT2 | |
HR6-630 | 630A | 630A | NT3 |
注:辅助开关额定电压380V,约定发热电流5A,使用类别为AC-15,额定工作功率300VA。
参考标准
IEC 60947-3
GB/T 14048.3
适用条件
正常工作条件和安装条件
▶ 周围空气温度不高于+40℃,不低于-5℃.
▶ 安装地点的海拔不超过2000米
▶ 湿度:最高温度为+40℃时,空气相对湿度不超过5%,在较低的温度可以允许有较高的相对湿度,例如20℃时达到90%。对由于温度变化偶尔产生的凝露应采取相应的措施。
▶ 周围环境污染等级为3级。
▶ 开关应安装在无显著摇动,冲击振动和没有风雪侵袭的地方,铜是安装地点应在无爆炸危险截止,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
产品优势
▶ 采用阻燃V0级绝缘材料
▶ 采用T2级紫铜材料
▶ 采用专用灭弧装置,增强灭弧能力
▶ 满足国网性能标准

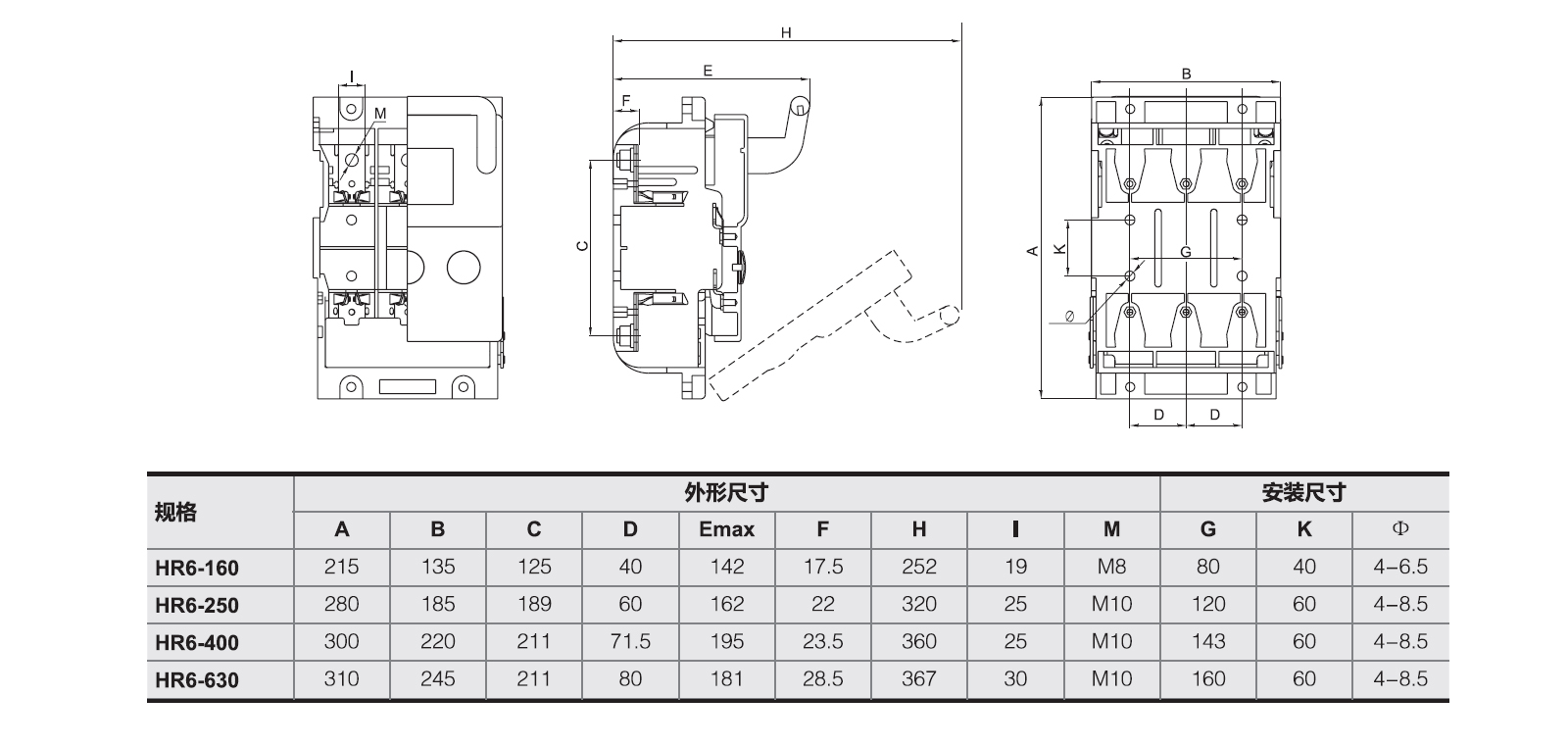

尺寸图
详细尺寸图请前往 →服务支持→下载中心 下载开关类产品文件
文件下载
