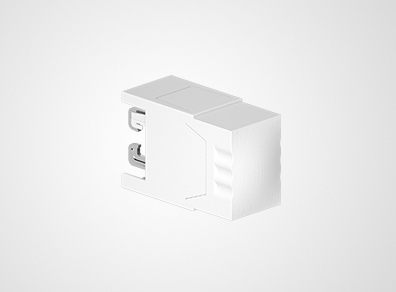

产品说明
订货号 DN54318
接线模块
1 极，模块化安装
适用母线
20、25、30 × 5、10
连接电缆
铜 95-185 平方毫米 圆多股导线和扇形多股导线
外形尺寸
宽 × 高 × 深（mm）：50.8 × 72.6 × 114.5
| 主要技术参数 | |
产品应用 | 连接保护 |
适用系统 | 通用 |
订货号 | DN54318 |
产品系列 | JXB-185 |
产品类型 | 接线模块 |
极数 | 1P |
额定工作电压Ue | AC 690V |
额定绝缘电压Ui | 1000V |
额定冲击耐压Uimp | 8kV |
额定持续电流Inc | 350A |
额定短时耐流Icw | 18kA/1s |
符合标准 | GB/T7251.1 IEC61439-1 |
认证许可 | TUV 文件：CH 50454267 CCC 认证：无需强制认证 |
| 外形尺寸 | |
适用母线 | 标准铜母线 |
母线厚度 | 5、10 mm |
母线宽度 | 20、25、30 mm |
连接电缆 | 95-185 mm² 铜导线 |
高度 | 72.6 mm |
宽度 | 50.8 mm |
深度 | 114.5 mm |
重量 | 0.400 kg |
防护盖罩 | 有 |
| 包装单位 | |
内盒装件数 | 1 个 |
内盒长度 | 120 mm |
内盒宽度 | 60 mm |
内盒高度 | 81 mm |
注：以上数据仅供参考，具体参数请咨询工程师。 | |
适用条件
周围空气温度 （室内） | -5℃~+40℃ |
24h 平均温度 （室内） | 不得超过 +35℃ |
周围空气温度 （户外） | 不超过 +40℃ |
24h 平均温度 （户外） | 不得超过 +35℃ |
海拔高度 | 不得超过 2000m |
最高污染等级 | III 级 |
| 配套要求 | 需要配合规定尺寸的母线 |
最小电气间隙 | 大于 8 mm |
最小爬电距离 | 大于 10 mm |
注：以上数据仅供参考，具体参数请咨询工程师。 | |
产品优势
安装便捷：模块化设计，支持快速安装和拆卸。
物理保护：封闭母线的裸露端部，提供物理屏障。
电气绝缘：提供绝缘防护，确保系统的安全性。
合理设计：布线整齐有序，便于安装和维护。

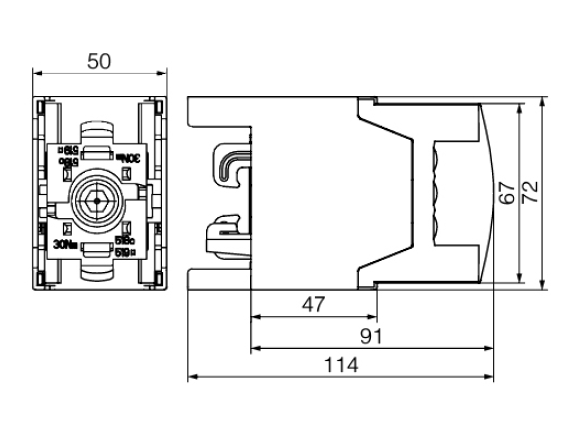

尺寸图
