产品说明
接线板用于实现电力的有效分配和管理，确保系统的安全、稳定和高效运行。
产品参数：
型号：JXB-300
名称：接线板
额定工作电流Ie：800 A
额定工作电压Ue：690 V
额定冲击耐受电压Uimp：6 kV
额定绝缘电压Ui：1000 V
额定短时耐受电流Icw：25 kA/1 s
极数：3极 有盖罩
适用系统：60mm
适用母线：20、25、30×5、10 标准铜母线和异形铜母线
连接母线：柔性母线 3-15×20-32
参考标准：
IEC 61439-1:2020
GB/T 7251.1:2023
认证许可：
CE、TUV
CCC认证：无需强制认证
机械参数：
宽度：136.60±1 mm
高度：202.30±1 mm
深度：117.70±1 mm
重量：1450 g
包装参数：
盒包装件数：1 个
箱包装件数：33 个
盒包装尺寸：210 mm × 146 mm × 127 mm
箱包装尺寸：440 mm × 300 mm × 265 mm
包装材料：纸箱
包装类型：箱装
补充说明：以上数据仅供参考，具体参数请咨询工程师以获取详细和准确的信息。
适用条件
适用系统：
- 60mm母线系统
适用环境：
1.室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。
2.户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。
3.最高污染等级：III级
4.海拔：安装场地的海拔不得超过2000m。
产品优势
采用模块化设计，便于根据需要进行扩展和调整。
布线更整齐有序，减少电缆交叉和混乱，便于安装和维护。
由绝缘材料制成，提供良好的电气绝缘，防止触电和短路事故。
保护接线点免受外部机械损伤，确保系统的安全性和可靠性。

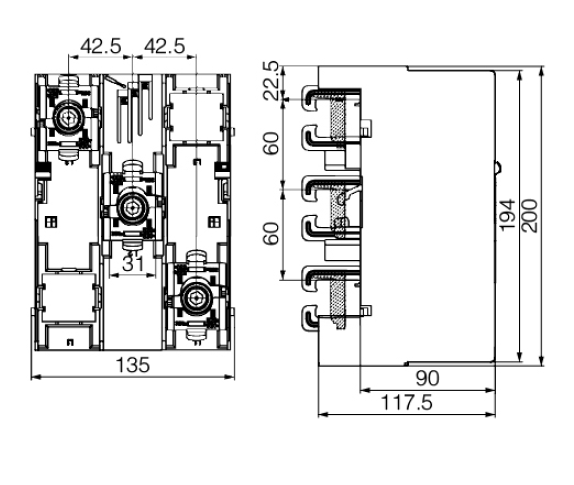

尺寸图
