产品说明

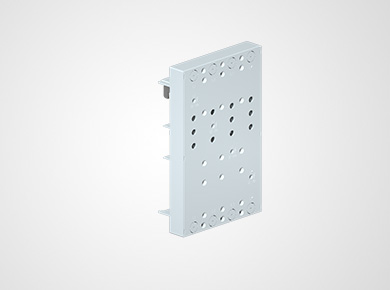

DN55016转接器 630A 四极 上至系统/下至系统
塑壳尺寸
94（44+50）×48×194×M5
48×274×M5
塑壳示例
宽度 198 的重合闸
宽×高×深 mm
197.5×315×63.5
| 主要技术参数 | |
产品应用 | 断路器安装 |
适用系统 | 60mm |
订货号 | DN55016 |
产品系列 | ZJQ-630 |
产品类型 | 转接器 |
极数 | 4P |
| 额定工作电压Ue | 690V |
额定绝缘电压Ui | 1000V |
额定冲击耐压Uimp | 6kV |
额定工作电流Ie | 630A |
符合标准 | IEC 61439-1、GB/T 7251.1 |
认证许可 | TUV｜CH 50453055 |
注：以上数据仅供参考，具体参数请咨询工程师。 | |
适用条件
适用于60mm母线系统中
15、20、25、30×10 标准铜母线和异形铜母线
塑壳尺寸
94（44+50）×48×194×M5
48×274×M5
塑壳要求
需板后能开孔
连接系统
上端至系统/下端至系统
适配断路器
宽度 198 的重合闸
附件
接线柱附件包
产品优势
可靠与安全：短路和过载保护，确保安全可靠。
模块化设计：模块化安装快速，布局整洁美观。
可视化操作：分、合闸可视化，支持挂锁保护。
多功能集成：集成电能测量，可远程输出功能
检修与维护：电路容量灵活调整，降低维护难度。

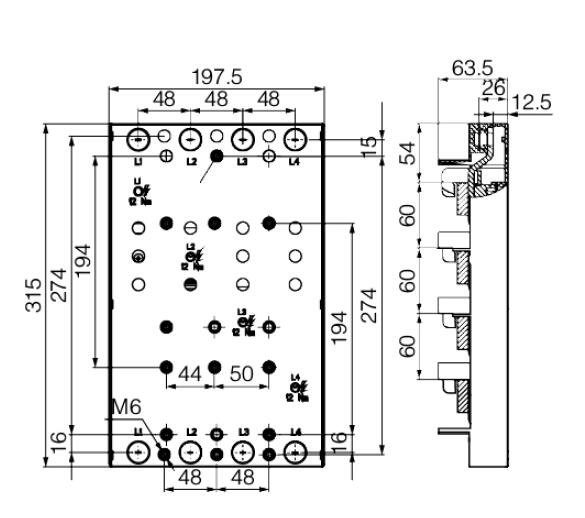

尺寸图
