订货号 DN55312，72×260 单支架

ZJQ-80 小型转接器，3极 带连接端子 不带电缆（适配16mm²电缆）

产品参数：

额定工作电流Ie（A）：80

额定工作电压Ue（V）AC：690

额定冲击耐受电压Uimp（kV）：6

额定绝缘电压Ui（V）AC：800

系统：60mm

极数：3极

短路稳定性：断路器承载转接器的短路保护

适用断路器：iC65系列+附件、GV3系列、MS165系列+附件、5SY65系列+附件、3RV系列、DZ47系列+附件、M-L7系列+附件

适用母线：12、15、20、25、30×5、10 标准铜母线和异形铜母线

说明：1个可调节导轨支架，带连接端子，不带电缆，适配16mm²电缆

参考标准：

IEC 61439-1:2020

GB/T 7251.1:2023

认证许可：

CE、TUV

CCC认证：无需强制认证

机械参数：

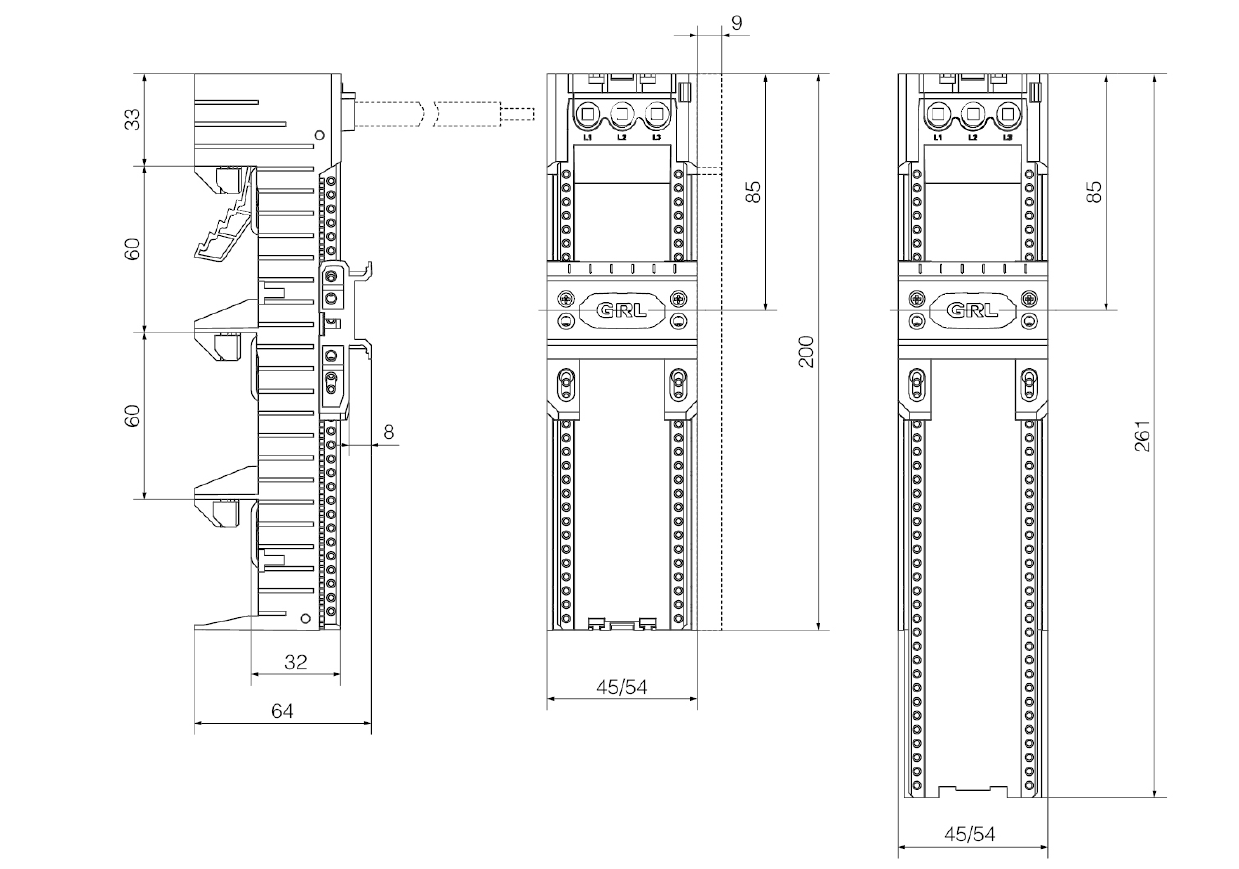

尺寸 宽度×高度×厚度（mm）：72×260×64

重量（kg）：/

包装参数：

盒/箱包装件数（件）：1/16

盒包装尺寸（mm）：269×88×78

箱包装尺寸（mm）：370×280×330

包装材料：纸箱

包装类型：箱装

1.室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

2.户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

3.最高污染等级：III级

4.海拔：安装场地的海拔不得超过2000m。

1.可靠与安全：提供短路和过载保护，确保用电的可靠性与安全性。

2.模块化设计：安装快速，布局整洁美观。

3.可视化操作：分、合闸可视化，支持挂锁保护。

4.多功能集成：集成电能测量，支持远程输出等功能

5.检修与维护：电气回路容量灵活调整，降低后期维护难度。
