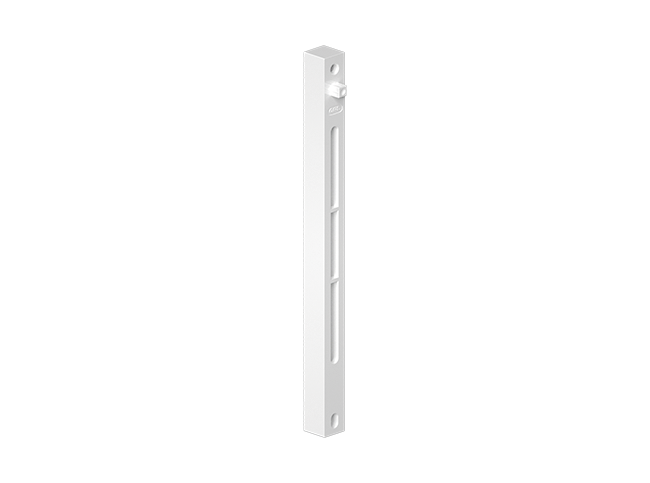

产品说明
订货号 DN52004
母线支架
4 极，模块化安装
适用母线
T型 异形铜母线 或 30×10 标准铜母线
外形尺寸
宽 × 高 × 深（mm）：20.5 × 277 × 50
| 主要技术参数 | |
产品应用 | 支撑保护 |
适用系统 | 60mm |
订货号 | DN52004 |
产品系列 | MXJ-400 |
产品类型 | 母线支架 |
极数 | 4P |
额定工作电压Ue | AC 690V |
额定绝缘电压Ui | 1000V |
额定冲击耐压Uimp | 8kV |
额定持续电流Inc | 630A |
额定短时耐流Icw | 30kA/1s |
符合标准 | GB/T7251.1 IEC61439-1 |
认证许可 | TUV 文件：CH 50453055 CCC 认证：无需强制认证 |
| 外形尺寸 | |
适用母线 | 异形铜母线 或 标准铜母线 |
母线厚度 | 10 |
母线宽度 | 30 |
母线类型 | T型 |
母线截面积 | 400 mm² |
适用母线盖 | DN53001 |
高度 | 277 mm |
宽度 | 20.5 mm |
深度 | 50 mm |
重量 | 0.270 kg |
安装螺钉 | 有 |
材质 | PA6 |
| 包装单位 | |
内盒装件数 | 8 个 |
内盒长度 | 280 mm |
内盒宽度 | 113 mm |
内盒高度 | 112 mm |
外箱装件数 | 48 个 |
外箱长度 | 340 mm |
外箱宽度 | 290 mm |
外箱高度 | 270 mm |
注：以上数据仅供参考，具体参数请咨询工程师。 | |
适用条件
周围空气温度 （室内） | -5℃~+40℃ |
24h 平均温度 （室内） | 不得超过 +35℃ |
周围空气温度 （户外） | 不超过 +40℃ |
24h 平均温度 （户外） | 不得超过 +35℃ |
海拔高度 | 不得超过 2000m |
最高污染等级 | III 级 |
| 配套要求 | 需要配合规定尺寸的母线 |
最小电气间隙 | 大于 8 mm |
最小爬电距离 | 大于 10 mm |
注：以上数据仅供参考，具体参数请咨询工程师。 | |
产品优势
安装便捷：模块化设计，支持快速安装和拆卸。
灵活适应：适配多种规格，适用多种安装场景。
优质材料：选用优质PA6材料，延长使用寿命。
可持续性：材料环保无毒，符合RoHS标准。

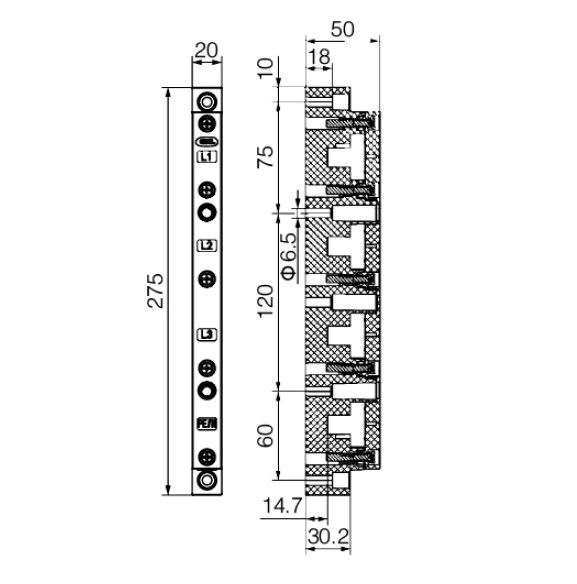

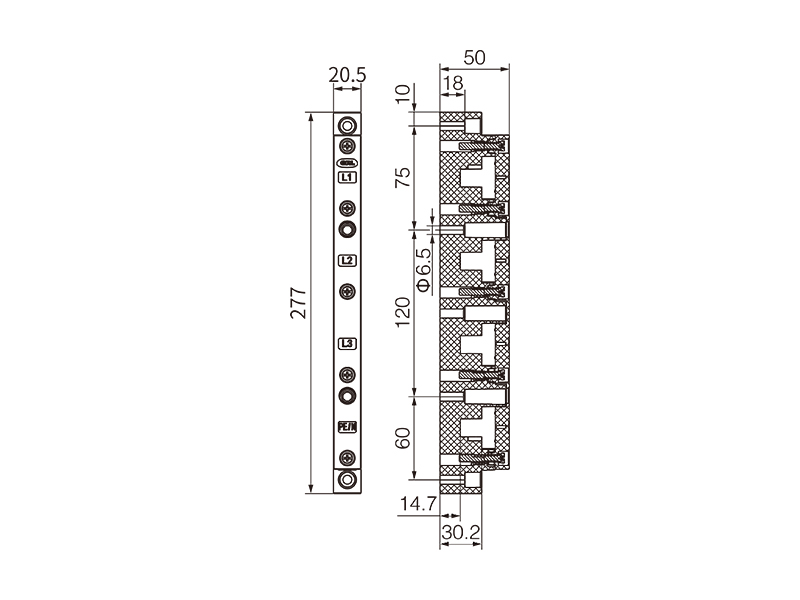

尺寸图
