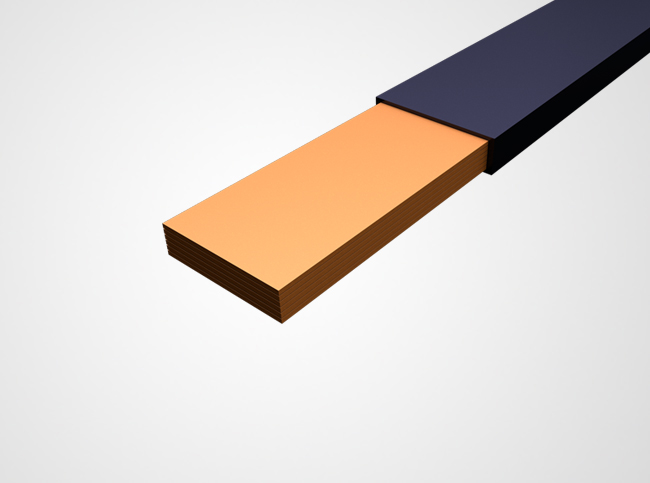

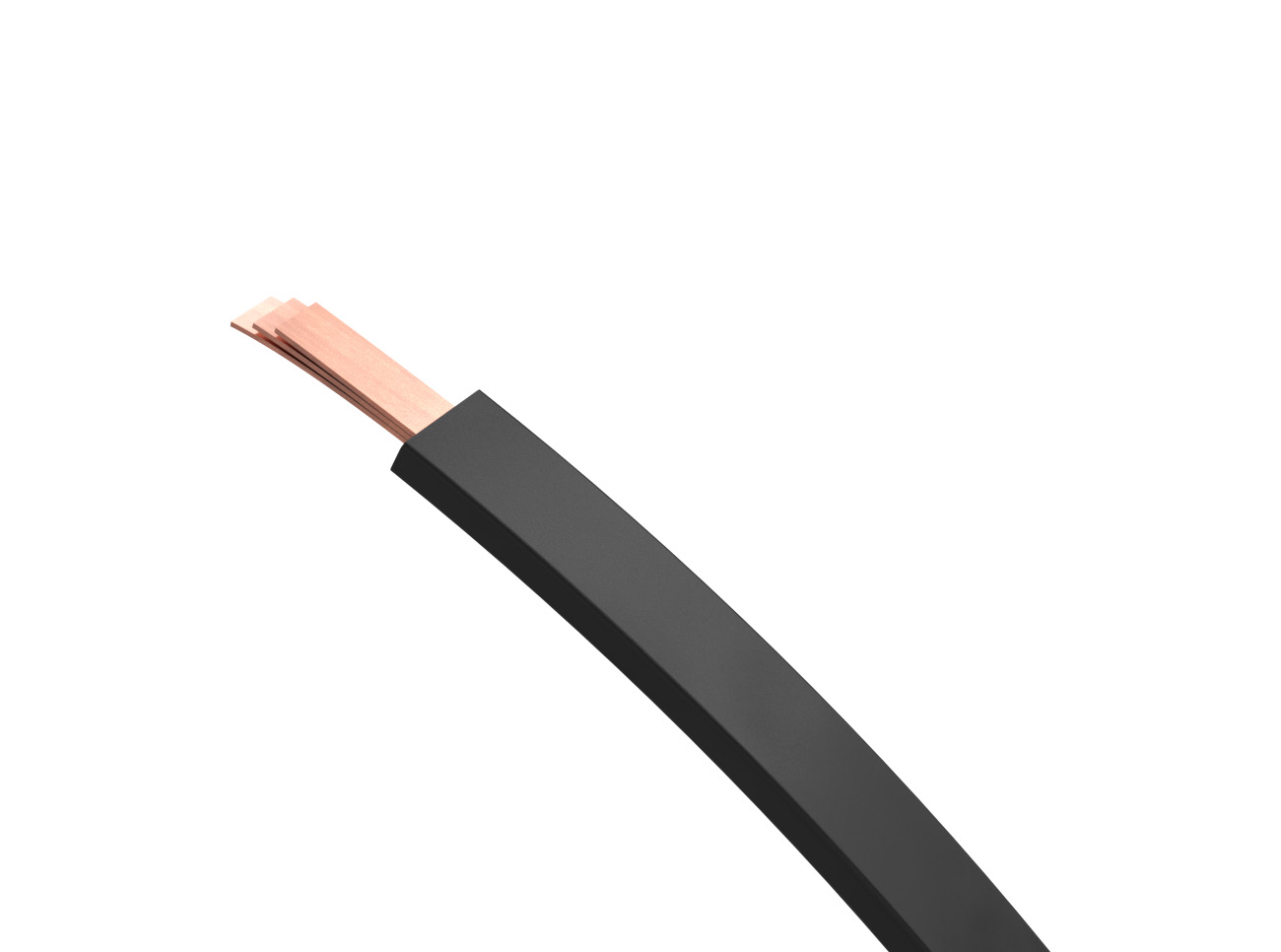

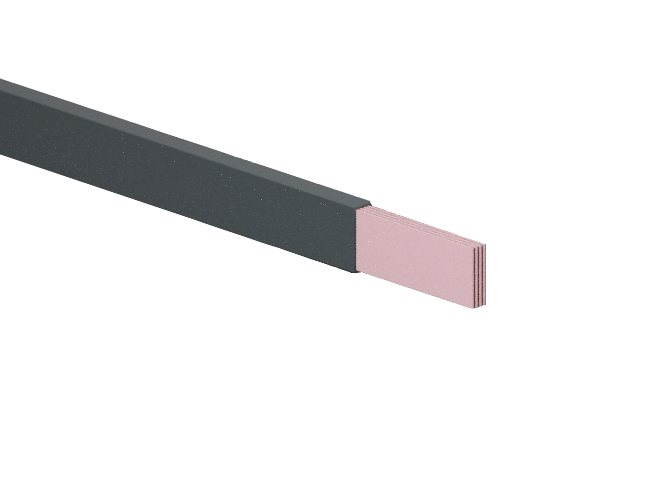

柔性母线，最大长度至2000mm。

产品参数：

型号：DNTM3-1/1

截面（mm²）：19.5-43.2

额定电流（A） ：125

默认长度（mm）：2000

材料：T2纯铜，铜含量≥99.90%

表面处理：可镀锡

参考标准：

GB/T 5231-2022

机械参数：

尺寸 宽度×高度（mm）：6-15.5×4-4.8

重量（kg）：/

产品说明：

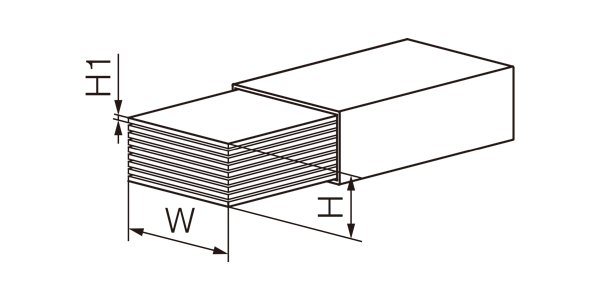

H=母线层数、H1=每层厚度、W=母线宽度

订货号：H×W×H1=截面积

DN61240：8×6×0.5=24mm²

DN61241：3×9×0.8=21.6mm²

DN61242：6×9×0.8=43.2mm²

DN61244：3×13×0.5=19.5mm²

DN61239：2×15.5×0.8=24.8mm²

K=开尔文温度（计算温度，并非测量温度）、T2＝柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1，产品优选 K50 对应的电流值

DN61240：K70=196，K60=182，K50=166，K40=143，K30=128，K20=105

DN61241：K70=158，K60=147，K50=134，K40=120，K30=104，K20=85

DN61242：K70=290，K60=269，K50=245，K40=220，K30=190，K20=155

DN61244：K70=198，K60=184，K50=167，K40=150，K30=130，K20=106

DN61239：K70=252，K60=234，K50=212，K40=191，K30=165，K20=134

当柔性母线采用两个或三个并联时，需使用降容系数

以DN61240为例，K为50时；额度电流为166A

2个柔性母线并联时 166A×1.72（电容降系数）= 285A

3个柔性母线并联时 166A×2.25（电容降系数）= 373A

型号规格：

柔性母线的默认规格及对应的订货号如下：

DN61240：柔性母线 8×6×0.5-2000mm裸铜

DN61241：柔性母线 3×9×0.8-2000mm裸铜

DN61242：柔性母线 6×9×0.8-2000mm裸铜

DN61244：柔性母线 3×13×0.5-2000mm裸铜

DN61239：柔性母线 2×15.5×0.8-2000mm裸铜

在此基础上，我们还可以根据需求，按照图纸进行切割定制。

适用系统：

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他125A以下的电气系统

适用环境：

- 室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 最高污染等级：III级

- 海拔：安装场地的海拔不得超过2000m。

- 铜排既起到导电作用，又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。
