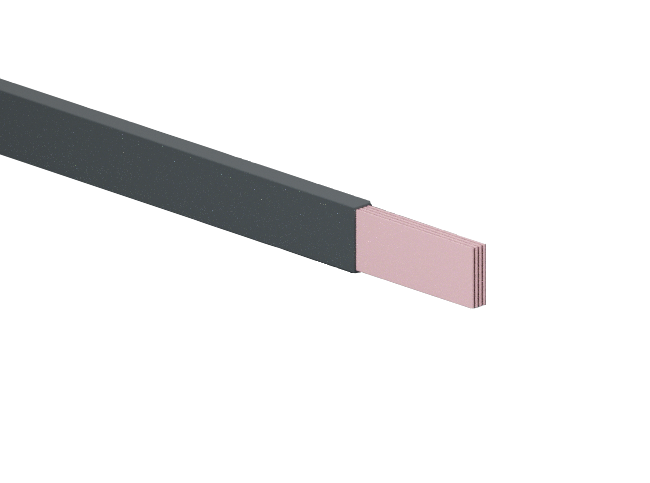

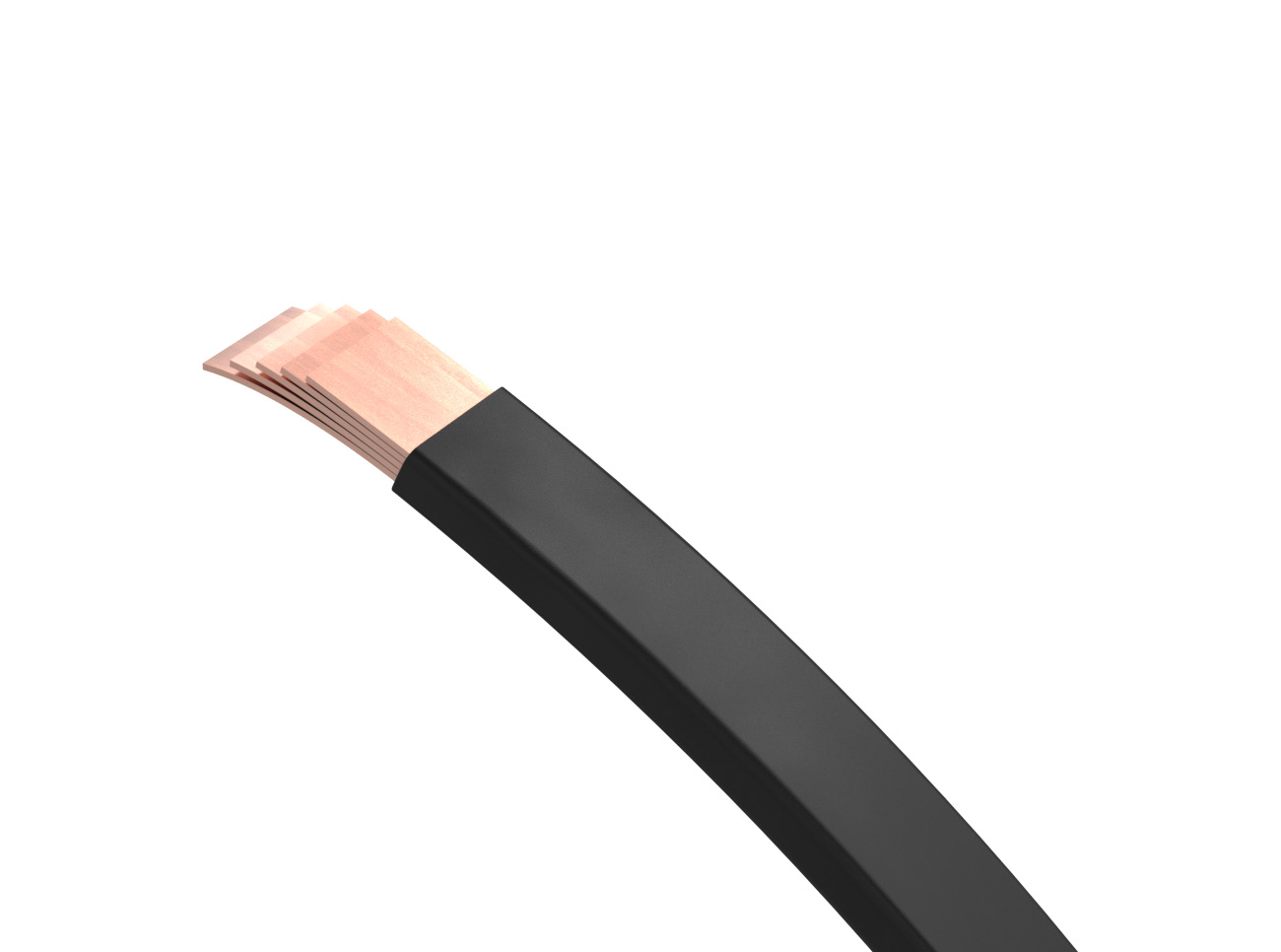

柔性母线，最大长度至2000mm。

产品参数：

型号：DNTM3-3/3

截面（mm²）：64-124

额定电流（A） ：400

默认长度（mm）：2000

材料：T2纯铜，铜含量≥99.90%

表面处理：可镀锡

参考标准：

GB/T 5231-2022

机械参数：

尺寸 宽度×高度（mm）：15.5-40×2-8

重量（kg）：/

产品说明：

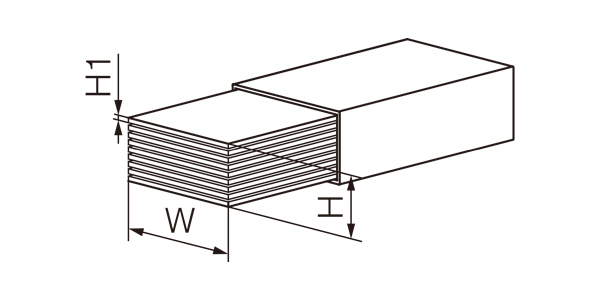

H=母线层数、H1=每层厚度、W=母线宽度

订货号：H×W×H1=截面积

DN61247：6×15.5×0.8=74.4mm²

DN61248：10×15.5×0.5=124mm²

DN61251：4×20×1=80mm²

DN61252：5×20×1=100mm²

DN61253：6×20×1=120mm²

DN61256：3×24×1=72mm²

DN61257：4×24×1=96mm²

DN61262：2×32×1=64mm²

DN61263：3×32×1=96mm²

DN61269：2×40×1=80mm²

K=开尔文温度（计算温度，并非测量温度）、T2＝柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1，产品优选 K50 对应的电流值

DN61247：K70=476，K60=440，K50=402，K40=360，K30=318，K20=254

DN61248：K70=538，K60=498，K50=455，K40=407，K30=352，K20=288

DN61251：K70=476，K60=440，K50=402，K40=360，K30=312，K20=254

DN61252：K70=498，K60=460，K50=420，K40=376，K30=326，K20=226

DN61253：K70=546，K60=506，K50=462，K40=413，K30=358，K20=292

DN61256：K70=490，K60=453，K50=413，K40=370，K30=320，K20=261

DN61257：K70=550，K60=510，K50=465，K40=416，K30=360，K20=294

DN61262：K70=480，K60=445，K50=406，K40=363，K30=315，K20=257

DN61263：K70=570，K60=525，K50=480，K40=430，K30=372，K20=304

DN61269：K70=538，K60=500，K50=455，K40=406，K30=352，K20=288

当柔性母线采用两个或三个并联时，需使用降容系数

以DN61252为例，K为50时；额度电流为420A

2个柔性母线并联时 420A×1.72（电容降系数）= 722A

3个柔性母线并联时 420A×2.25（电容降系数）= 945A

型号规格：

柔性母线的默认规格及对应的订货号如下：

DN61247：柔性母线 6×15.5×0.8-2000mm裸铜

DN61248：柔性母线 10×15.5×0.8-2000mm裸铜

DN61251：柔性母线 4×20×1-2000mm裸铜

DN61252：柔性母线 5×20×1-2000mm裸铜

DN61253：柔性母线 6×20×1-2000mm裸铜

DN61256：柔性母线 3×24×1-2000mm裸铜

DN61257：柔性母线 4×24×1-2000mm裸铜

DN61262：柔性母线 2×32×1-2000mm裸铜

DN61263：柔性母线 3×32×1-2000mm裸铜

DN61269：柔性母线 2×40×1-2000mm裸铜

在此基础上，我们还可以根据需求，按照图纸进行切割定制。

适用系统：

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他400A以下的电气系统

适用环境：

- 室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 最高污染等级：III级

- 海拔：安装场地的海拔不得超过2000m。

- 铜排既起到导电作用，又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。
