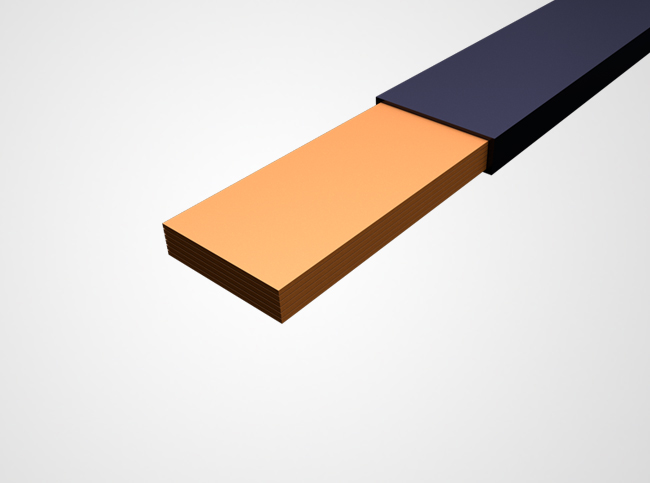

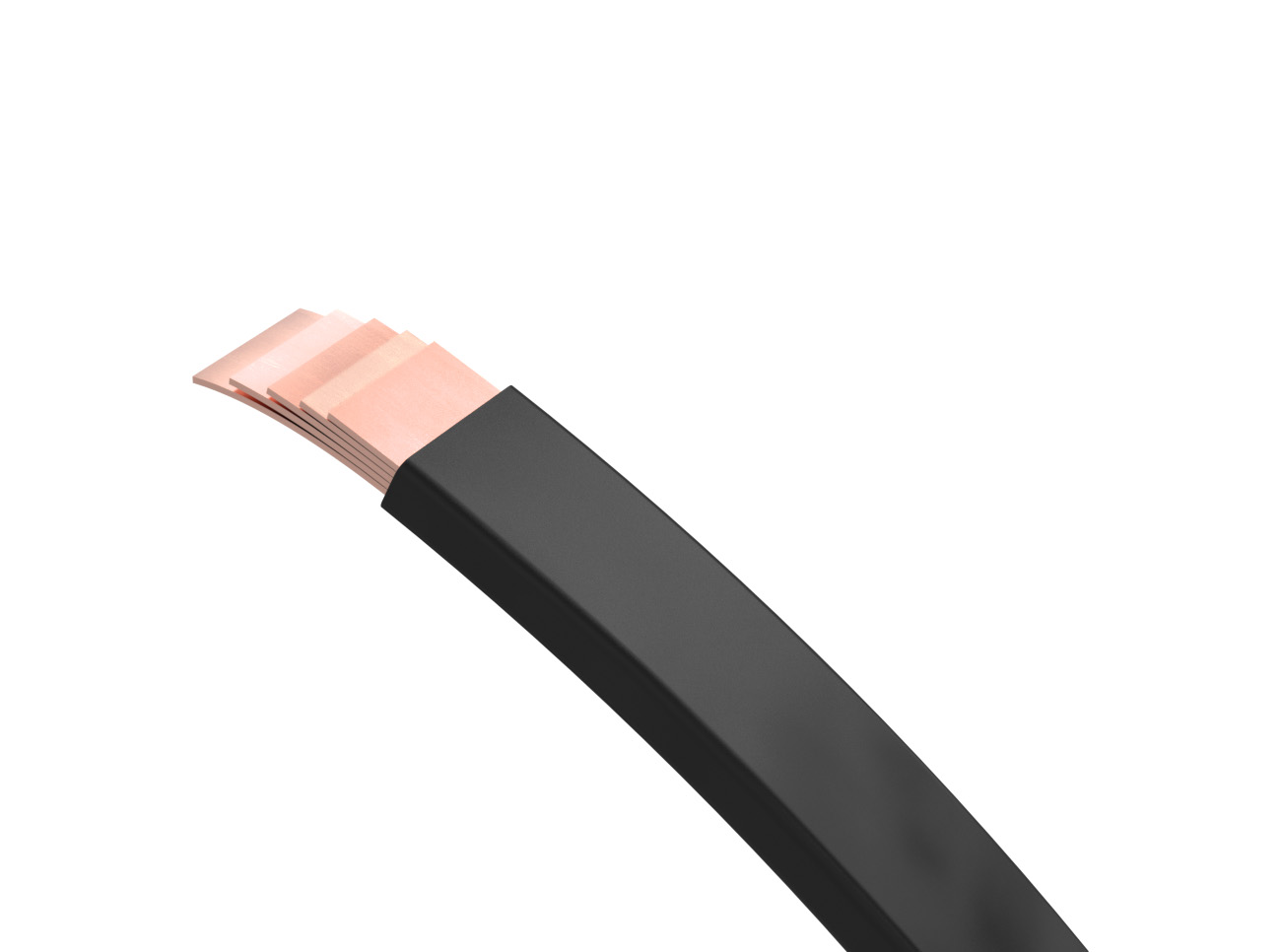

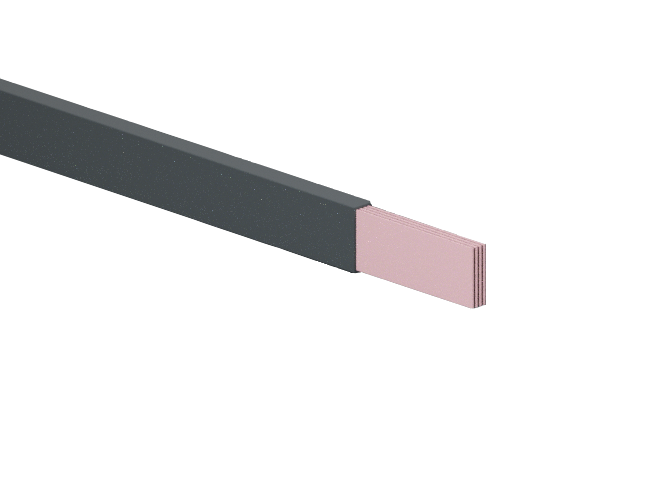

柔性母线，最大长度至2000mm。

产品参数：

型号：DNTM3-4/4

截面（mm²）：120-160

额定电流（A） ：500

默认长度（mm）：2000

材料：T2纯铜，铜含量≥99.90%

表面处理：可镀锡

参考标准：

GB/T 5231-2022

机械参数：

尺寸 宽度×高度（mm）：24-50×3-6

重量（kg）：/

产品说明：

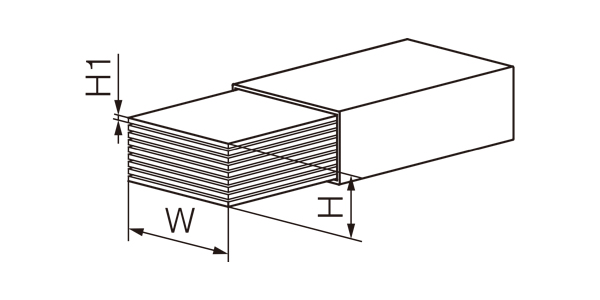

H=母线层数、H1=每层厚度、W=母线宽度

订货号：H×W×H1=截面积

DN61258：5×24×1=120mm²

DN61259：6×24×1=144mm²

DN61264：4×32×1=128mm²

DN61270：3×40×1=120mm²

DN61271：4×40×1=160mm²

DN61276：3×50×1=150mm²

K=开尔文温度（计算温度，并非测量温度）、T2＝柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1，产品优选 K50 对应的电流值

DN61258：K70=608，K60=563，K50=514，K40=460，K30=398，K20=325

DN61259：K70=670，K60=620，K50=566，K40=506，K30=438，K20=358

DN61264：K70=648，K60=600，K50=548，K40=490，K30=425，K20=347

DN61270：K70=617，K60=570，K50=522，K40=466，K30=405，K20=330

DN61271：K70=727，K60=673，K50=615，K40=550，K30=476，K20=389

DN61276：K70=700，K60=650，K50=592，K40=530，K30=460，K20=374

当柔性母线采用两个或三个并联时，需使用降容系数

以DN61264为例，K为50时；额度电流为548A

2个柔性母线并联时 548A×1.72（电容降系数）= 942A

3个柔性母线并联时 548A×2.25（电容降系数）= 1233A

型号规格：

柔性母线的默认规格及对应的订货号如下：

DN61258：柔性母线 5×24×1-2000mm裸铜

DN61259：柔性母线 6×24×1-2000mm裸铜

DN61264：柔性母线 4×32×1-2000mm裸铜

DN61270：柔性母线 3×40×1-2000mm裸铜

DN61271：柔性母线 4×40×1-2000mm裸铜

DN61276：柔性母线 3×50×1-2000mm裸铜

在此基础上，我们还可以根据需求，按照图纸进行切割定制。

适用系统：

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他500A以下的电气系统

适用环境：

- 室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 最高污染等级：III级

- 海拔：安装场地的海拔不得超过2000m。

- 铜排既起到导电作用，又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。
