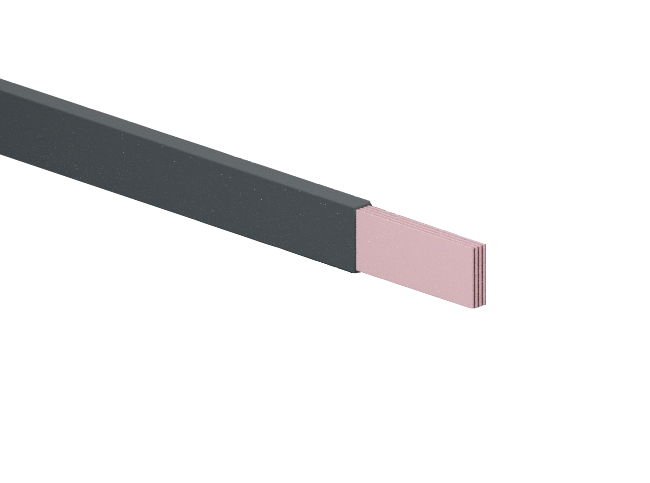

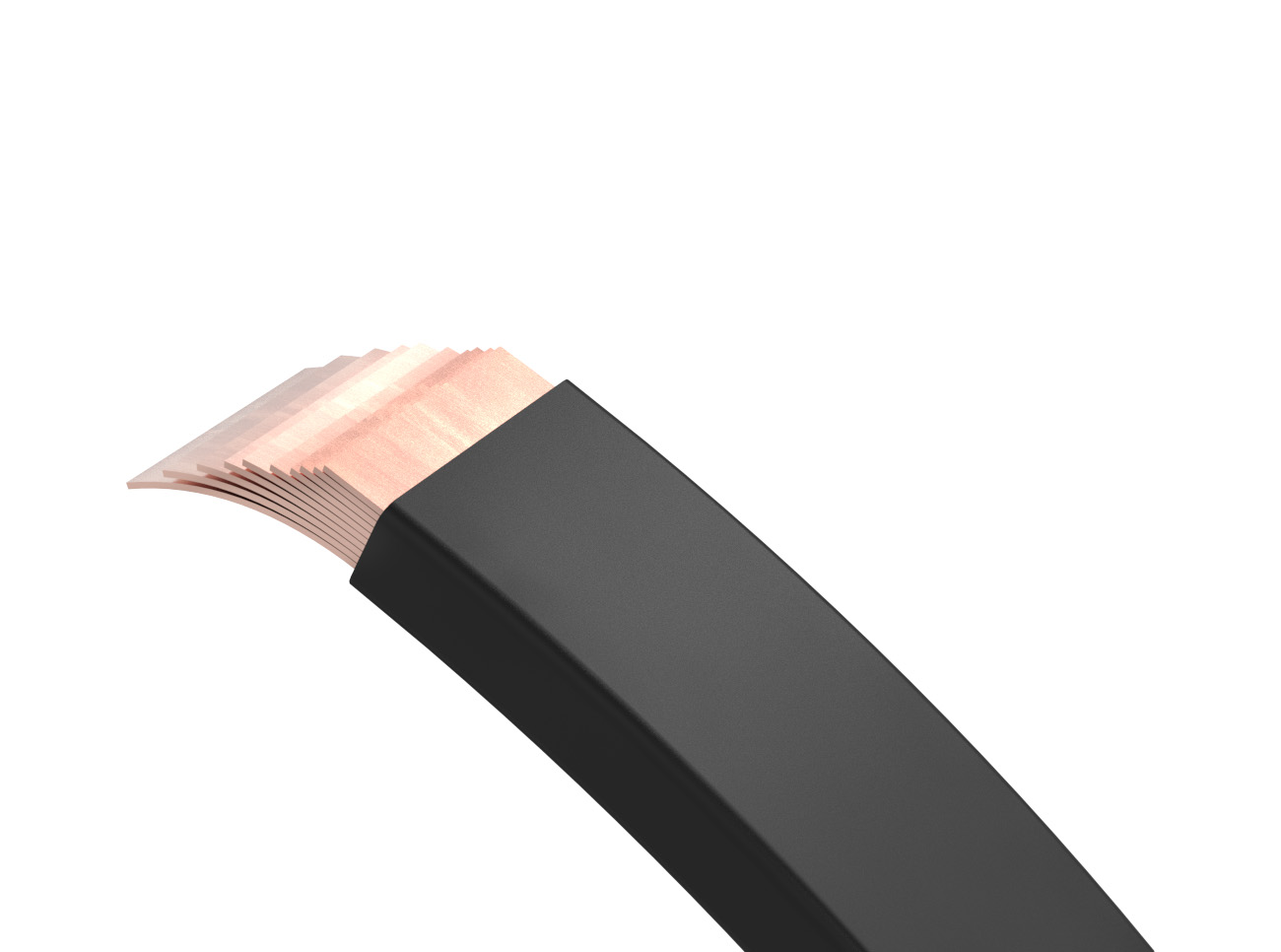

柔性母线，最大长度至2000mm。

产品参数：

型号：DNTM3-7/7

截面（mm²）：300-400

额定电流（A） ：1000

默认长度（mm）：2000

材料：T2纯铜，铜含量≥99.90%

表面处理：可镀锡

参考标准：

GB/T 5231-2022

机械参数：

尺寸 宽度×高度（mm）：32-80×4-10

重量（kg）：/

产品说明：

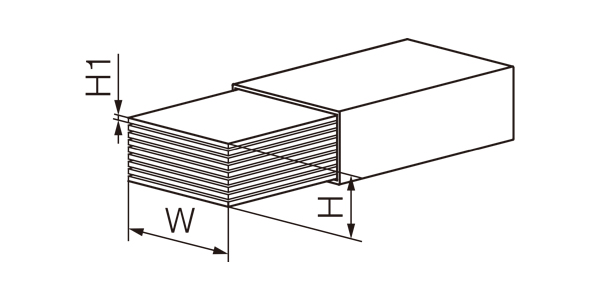

H=母线层数、H1=每层厚度、W=母线宽度

订货号：H×W×H1=截面积

DN61268：10×32×1=320mm²

DN61274：8×40×1=320mm²

DN61275：10×40×1=400mm²

DN61279：6×50×1=300mm²

DN61280：8×50×1=400mm²

DN61284：5×63×1=315mm²

DN61285：6×63×1=378mm²

DN61289：4×80×1=320mm²

DN61290：5×80×1=400mm²

K=开尔文温度（计算温度，并非测量温度）、T2＝柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1，产品优选 K50 对应的电流值

DN61268：K70=1230，K60=1140，K50=1040，K40=930，K30=805，K20=658

DN61274：K70=1230，K60=1140，K50=1040，K40=930，K30=805，K20=658

DN61275：K70=1400，K60=1295，K50=1181，K40=1055，K30=915，K20=747

DN61279：K70=1225，K60=1135，K50=1035，K40=925，K30=802，K20=655

DN61280：K70=1393，K60=1290，K50=1175，K40=1050，K30=912，K20=743

DN61284：K70=1220，K60=1125，K50=1030，K40=920，K30=797，K20=651

DN61285：K70=1437，K60=1330，K50=1215，K40=1085，K30=941，K20=768

DN61289：K70=1200，K60=1110，K50=1015，K40=906，K30=785，K20=642

DN61290：K70=1390，K60=1285，K50=1175，K40=1050，K30=910，K20=743

当柔性母线采用两个或三个并联时，需使用降容系数

以DN61261为例，K为50时；额度电流为800A

2个柔性母线并联时 800A×1.72（电容降系数）= 1376A

3个柔性母线并联时 800A×2.25（电容降系数）= 1800A

型号规格：

柔性母线的默认规格及对应的订货号如下：

DN61268：柔性母线 10×32×1-2000mm裸铜

DN61274：柔性母线 8×40×1-2000mm裸铜

DN61275：柔性母线 10×40×1-2000mm裸铜

DN61279：柔性母线 6×50×1-2000mm裸铜

DN61280：柔性母线 8×50×1-2000mm裸铜

DN61284：柔性母线 5×63×1-2000mm裸铜

DN61285：柔性母线 6×63×1-2000mm裸铜

DN61289：柔性母线 4×80×1-2000mm裸铜

DN61290：柔性母线 5×80×1-2000mm裸铜

在此基础上，我们还可以根据需求，按照图纸进行切割定制。

适用系统：

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他1000A以下的电气系统

适用环境：

- 室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 最高污染等级：III级

- 海拔：安装场地的海拔不得超过2000m。

- 铜排既起到导电作用，又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。
