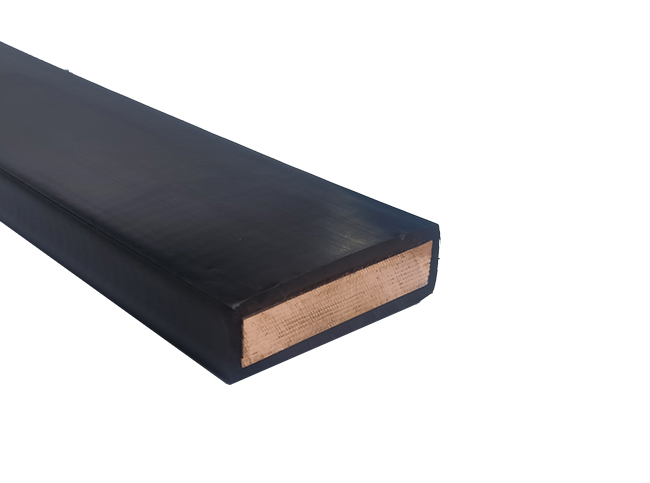

柔性母线，最大长度至2000mm。

产品参数：

型号：DNTM3-9/9

截面（mm²）：480-600

额定电流（A） ：1250

默认长度（mm）：2000

材料：T2纯铜，铜含量≥99.90%

表面处理：可镀锡

参考标准：

GB/T 5231-2022

机械参数：

尺寸 宽度×高度（mm）：50-100×5-10

重量（kg）：/

产品说明：

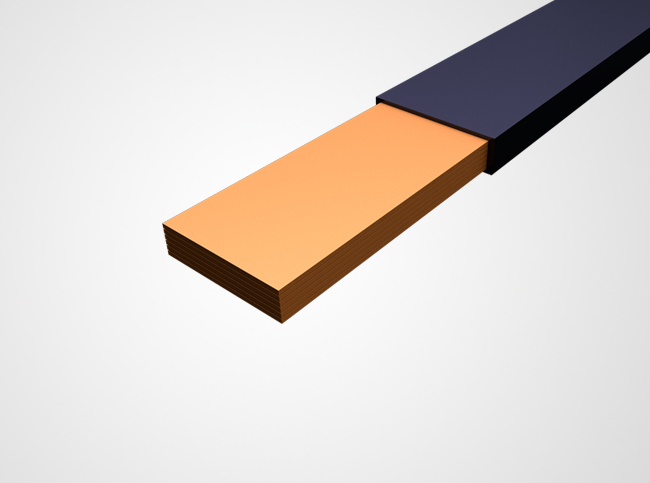

H=母线层数、H1=每层厚度、W=母线宽度

订货号：H×W×H1=截面积

DN61281：10×50×1=500mm²

DN61286：8×63×1=504mm²

DN61291：6×80×1=480mm²

DN61295：5×100×1=500mm²

DN61296：6×100×1=600mm²

K=开尔文温度（计算温度，并非测量温度）、T2＝柔性母线表面温度、T1=柔性母线周边的环境温度

柔性母线温升值计算 K=T2-T1，产品优选 K50 对应的电流值

DN61281：K70=1650，K60=1525，K50=1395，K40=1245，K30=1080，K20=882

DN61286：K70=1650，K60=1525，K50=1395，K40=1245，K30=1080，K20=882

DN61291：K70=1627，K60=1505，K50=1375，K40=1230，K30=1065，K20=870

DN61295：K70=1635，K60=1515，K50=1385，K40=1235，K30=1070，K20=876

DN61296：K70=1843，K60=1705，K50=1550，K40=1393，K30=1205，K20=980

当柔性母线采用两个或三个并联时，需使用降容系数

以DN61296为例，K为50时；额度电流为1550A

2个柔性母线并联时 1550A×1.72（电容降系数）= 2666A

3个柔性母线并联时 1550A×2.25（电容降系数）= 3487A

型号规格：

柔性母线的默认规格及对应的订货号如下：

DN61281：柔性母线 10×50×1-2000mm裸铜

DN61286：柔性母线 8×63×1-2000mm裸铜

DN61291：柔性母线 6×80×1-2000mm裸铜

DN61295：柔性母线 5×100×1-2000mm裸铜

DN61296：柔性母线 6×100×1-2000mm裸铜

在此基础上，我们还可以根据需求，按照图纸进行切割定制。

适用系统：

- 60mm母线系统

- 100mm母线系统

- 185mm母线系统

- 其他1250A以下的电气系统

适用环境：

- 室内周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 最高污染等级：III级

- 海拔：安装场地的海拔不得超过2000m。

- 铜排既起到导电作用，又起到制成作用。

- 绝缘层可有效保护铜排不受侵蚀性物质损害。
