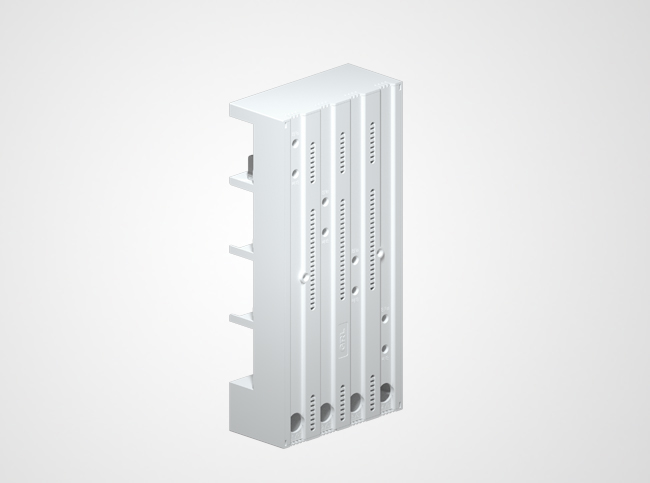

转接器用于实现不同型号的断路器与系统之间的连接和过渡，确保电气连接的稳定性和安全性。

订货号：DN55194

适用系统：60mm

极数：4极

适用母线：12、15、20、25、30×5、10 标准铜母线

塑壳尺寸：70×131×M4

适配断路器：正泰 NXMLE-250/4

塑壳要求：固定式板前/需板后能开孔（要据配置选择）

连接系统：下端至系统

附件：接线柱附件包/软连接 DN28001 四极

产品参数

型号：ZJQ-250

额定工作电流Ie（A）：250

额定工作电压Ue（V）AC：690

额定绝缘电压Ui （V）AC：1000

额定冲击耐受电压Uimp（kV）：6

额定短时耐受电流Icw（kA/1s）：12

机械参数

尺寸 宽度×高度×厚度（mm）：140.3×290.4×63.4

重量（kg/个）：93.3/100

包装参数

盒/箱包装件数：1/6

盒包装尺寸（mm）：308×148×80

箱包装尺寸（mm）：320×280×330

包装材料：纸箱

包装类型：箱装

参考标准

IEC 61439-1:2020

GB/T 7251.1:2023

认证许可

CE、TUV

CCC认证：无需强制认证

补充说明

以上数据仅供参考，具体参数请咨询工程师以获取详细和准确的信息。

适用系统

- 60mm母线系统

适用环境

- 环境温度范围：-5℃～+55℃,而且在24h内其平均温度不得超过+35℃，环境温度低于-5℃或高于+55℃应考虑降容。

- 海拔：安装场地的海拔不得超过2000m

- 户外周围空气温度：周围空气温度不超过+40℃，而且在24h内其平均温度不得超过+35℃。

- 污染等级：3级

- 安装类别 ：Ⅲ

- 应安装在无显著摇动、冲击振动的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

- 注意：特殊使用环境请与生产厂家协商

- 适应不同设备连接，满足各种应用需求

- 模块化结构，易于安装和扩展，适应不同需求。

- 设计紧凑，能够有效减少所占用的物理空间。

- 良好的绝缘和防护，具备安全性能和可靠性。

- 维护和检修简单，能快速检测和解决问题。
