产品说明
本产品为一般用途保护用熔断体，具有全范围分断能力，适用于低压成套设备、器件的过载及短路保护。
熔断体
额定电压 Un
AC500V，AC690V，DC440V；
额定电流 In
40A、50A、63A、80A、100A、125A、160A 、200A、224A、225A、250A
额定分断能力
120kA / AC500V
100kA / DC440V
50kA / AC690V
80kA / AC690V（40A、50A、63A、80A、100A、125A、160A 、200A、224A）
分断范围和使用类别
gG
认证标志
CCC、CE、TUV
适于行业
电力、通讯
熔断体支持件
DN56310、DN56311、DN56312、DN56315
包装信息
包装类型
箱装
包装数量
3 只/ 54 只
包装尺寸
44.50cm*33.50cm*23.00cm
适用条件
环境
1)温度范围工作温度范围：-5℃~+40℃
2)工作湿度范围：≤50%（40℃时），≤90%（20℃时）。
3)海拔高度：≤2000m。
安装
刀型触头熔断体，需配套底座安装。
存储
熔断体在储存时，应防止雨雪的侵蚀，存放在空气流通，空气相对湿度（25℃时）不大于90％，温度不高于40℃及不低于-30℃的仓库中。
维护
1)定期清扫灰尘，检查接触点接触情况。
2)维护检查时，要按安全规程要求，切断电源，不允许带电取下熔断体。
产品优势
该系列熔断器具有 2 A 至 1600 A的额定电流，提供出色的性能和可靠性。
该系列熔断器采用单指示设计，通过与微动开关实现远程提供熔断器状态。
该系列熔断器完全符合 GB/T 13539.2 和 IEC 60269-2 标准
该系列熔断器已获得 莱茵TÜV 认证，并符合 EN 60269 标准。
尺寸图

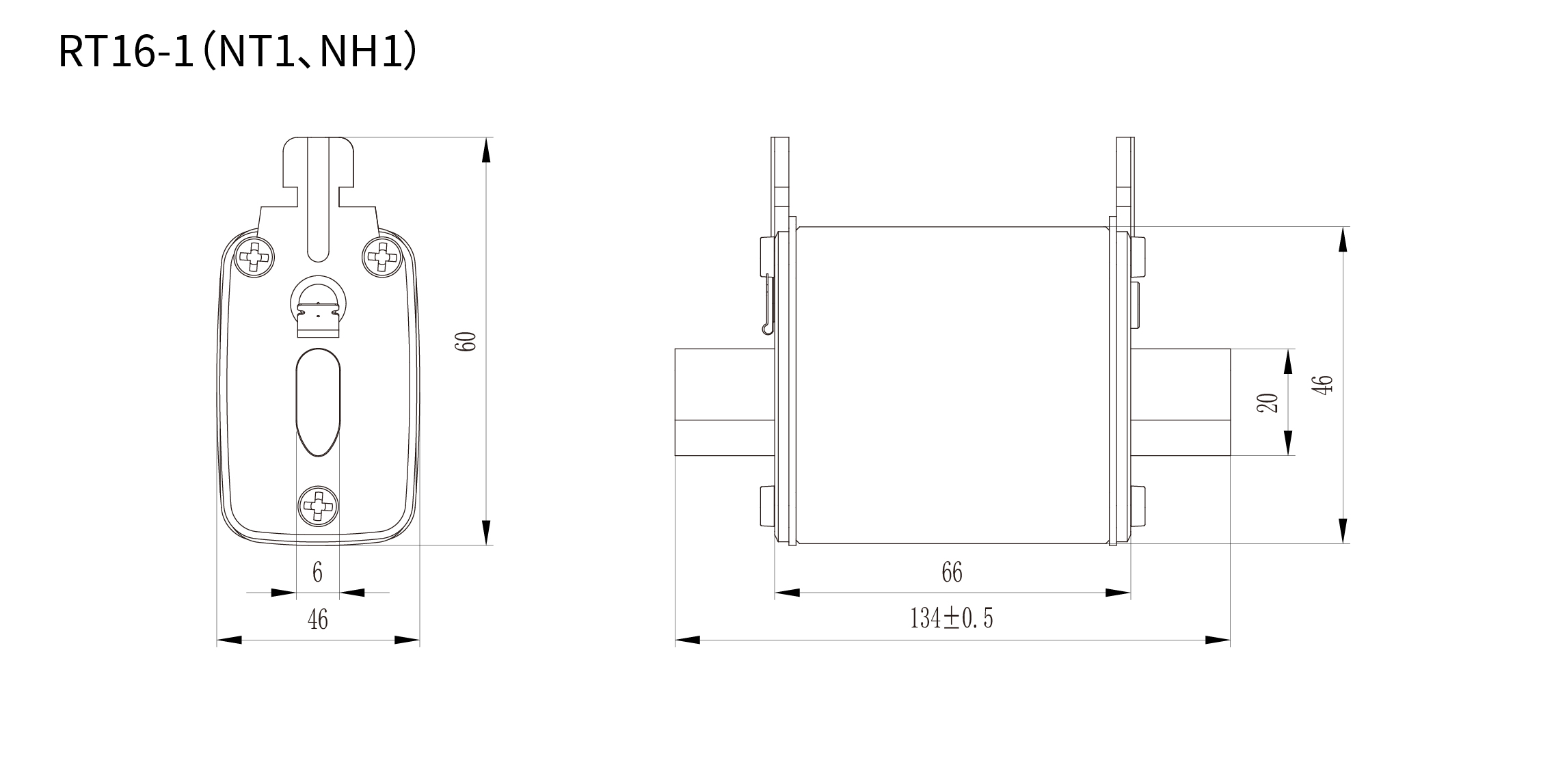

外形尺寸图
修正系数图
特性曲线图
