产品说明

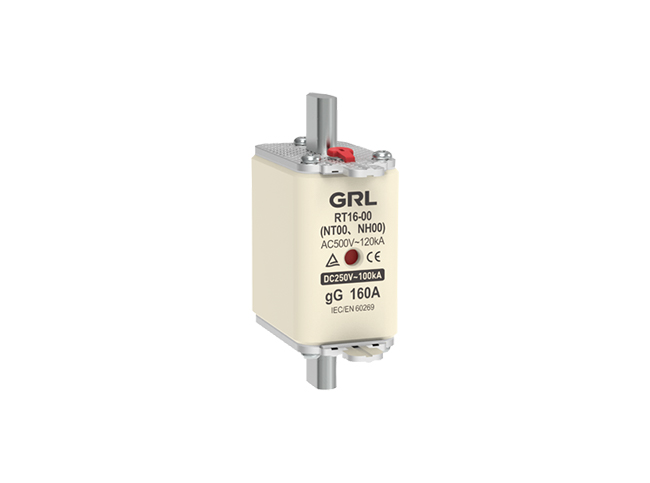

型号：NH00
名称：刀型触头熔断器
尺码：00
标准
IEC/EN 60269
电气参数
额定电压：500 Vac
额定电流：160 A
额定分断能力：120 kA
分断范围及使用类别：gG
机械参数
长 × 宽 × 高：78 mm × 29 mm × 58 mm
重量：0.18 kg/1
盒/箱装数件：3/36
极数：1极
产品说明
额定电压 | 额定电流 | 额定分断能力 | 额定耗散功率 |
690 Vac 500 Vac 440 Vdc | 2 A | 690 Vac： 50 kA 500 Vac： 120 kA 440 Vdc： 100 kA | 1.5 W |
| 4 A | 1.6 W | ||
| 6 A | 1.7 W | ||
| 8 A | 2 W | ||
| 10 A | 2.3 W | ||
| 16 A | 2.4 W | ||
| 20 A | 2.5 W | ||
| 25 A | 3.3 W | ||
| 32 A | 3.9 W | ||
| 40 A | 5 W | ||
| 50 A | 5.5 W | ||
| 63 A | 6.5 W | ||
| 80 A | 7 W | ||
| 100 A | 8.5 W | ||
| 125 A | 10 W | ||
| 160 A | 11 W |
适用条件
NH00 系列刀型触头熔断器，适用于交流系统，额定电压为690V，额定电流为2A~160A，用于配低压电设备的过载及短路保护。
产品优势
- 结构简单
- 维护方便
- 体积小
- 重量轻
尺寸图
