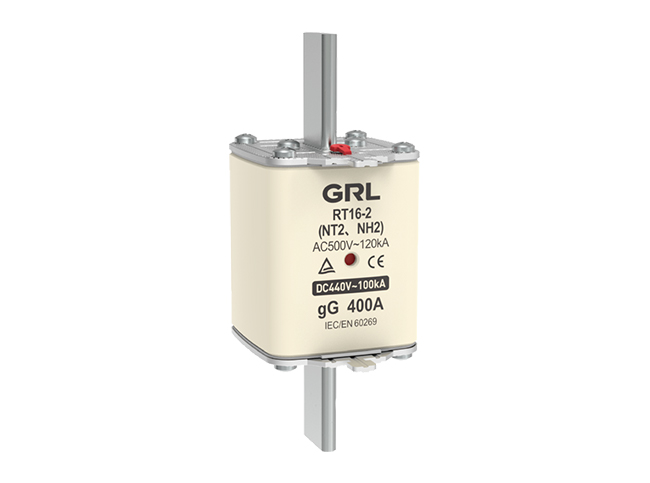

产品说明
型号：NH2
名称：刀型触头熔断器
尺码：2
标准
IEC/EN 60269
电气参数
额定电压：500 Vac
额定电流：400 A
额定分断能力：120 kA
分断范围及使用类别：gG
机械参数
长 × 宽 × 高：150 mm × 59 mm × 72 mm
重量：0.6 kg/1
盒/箱装数件：1/36
极数：1极
产品说明
额定电压 | 额定电流 | 额定分断能力 | 额定耗散功率 |
690 Vac 500 Vac 440 Vdc | 80 A | 690 Vac： 50 kA 500 Vac： 120 kA 440 Vdc： 100 kA | 9 W |
| 100 A | 10.5 W | ||
| 125 A | 12 W | ||
| 160 A | 14 W | ||
| 200 A | 17.5 W | ||
| 250 A | 20 W | ||
| 315 A | 26 W | ||
| 350 A | 28 W | ||
| 400 A | 32 W |
适用条件
NH2 系列刀型触头熔断器，适用于交流系统，额定电压为690V，额定电流为80A~400A，用于配低压电设备的过载及短路保护。
产品优势
- 结构简单
- 维护方便
- 体积小
- 重量轻
尺寸图
