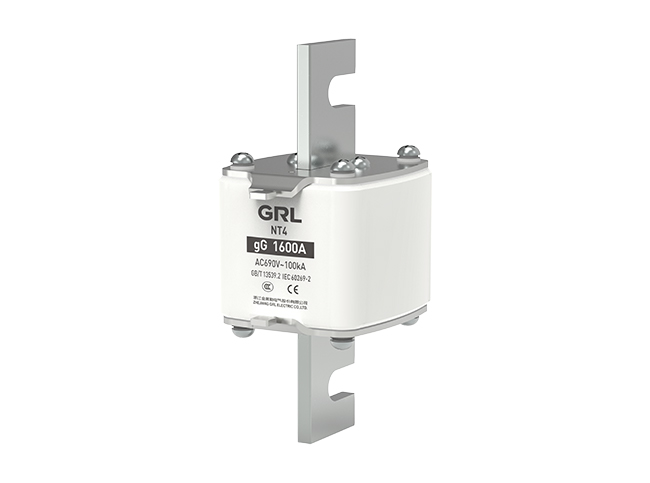

型号：RT16（NT4）

名称：低压熔断器

尺码：4

适配 DNF1-4 系列熔断器底座

符合 IEC 60269-2 GB/T 13539.2 标准

额定电压：

- 690 V AC

- 440 V DC

额定电流：500 A - 1600 A

额定分断能力：

- 690 V AC, 100 kA

- 440 V DC, 100 kA

分断范围及使用类别：gG

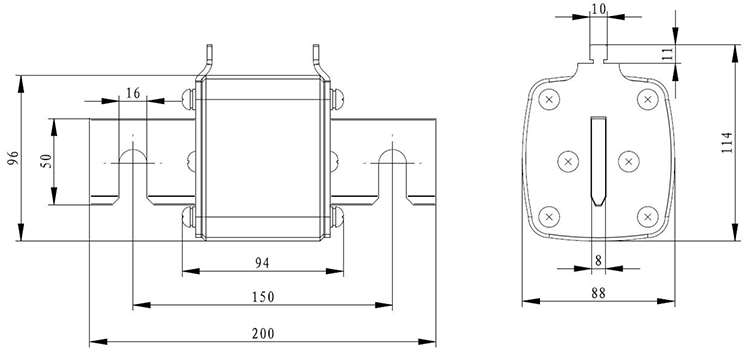

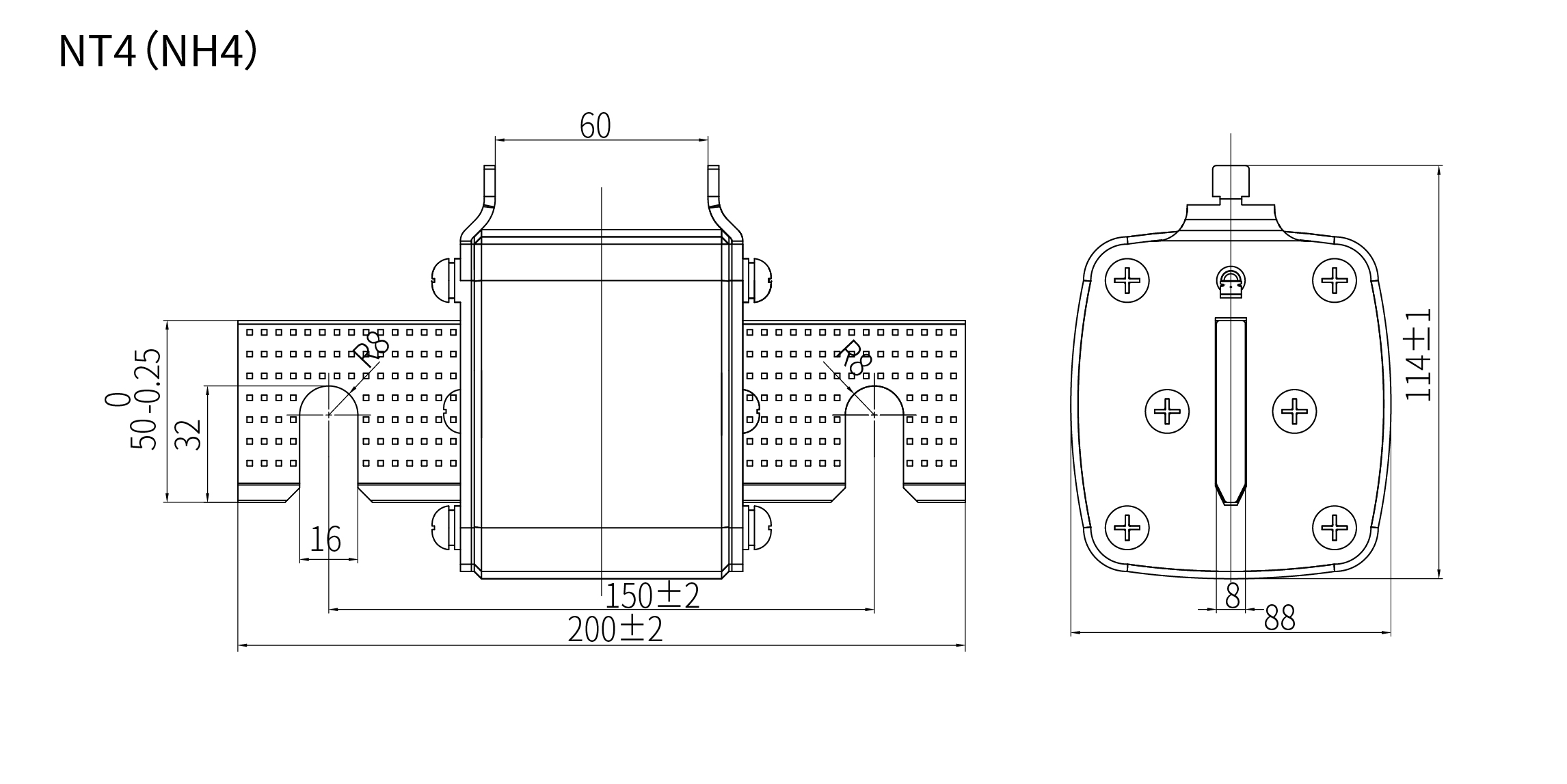

尺寸：200 mm × 88 mm × 114 mm

重量：2270 g ±1%

包装规格：

每盒装件数：1 只

每箱装件数：12 只

盒包装尺寸：209 mm ×95 mm × 123 mm

箱包装尺寸：440 mm × 300 mm × 265 mm

极数：1 极

补充说明：以上数据仅供参考，具体参数请咨询工程师以获取详细和准确的信息。

RT16（NT4）系列低压熔断器，适用于交流系统，额定电压为690V，额定电流为500A~1600A，用于配低压电设备的过载及短路保护。

适用环境

1. 工作湿度范围：在最高温度为 40℃时，相对湿度不超过 50%。在最高温度为 20℃时，相对湿度不超过 90%。

2. 工作温度范围(Tj)：-5℃～40℃。

    允许使用温度范围：-40℃～80℃。

3. 盐雾：GB/T 2423.17,t=24h。

4. 海拔：不超过 2000m。当海拔超过该值时：

1) 海拔每升高100米，熔断器的温升上升约为0.5k。

2) 海拔每升高100米，环境温度平均降低约为0.5℃左右。

3) 一般情况下，在开放环境使用的熔断器，可忽略海拔高度对额定电流的影响，仍然按照标准条件选用。

4) 在封闭环境使用的熔断器，如果其箱体的环境空气温度或箱体内部的温度并不随海拔升高而明显下降，仍然可以达到40℃以上，则需要对额定电流降容。熔丝额定电流选择公式：I = In × (1-(h-2000)/100×0.5÷100)。

5. 阻燃要求（针对含塑胶等可燃物料）：阻燃等级(UL94)V-0。

维护和存储

1. 储存：

熔断体在储存时，应防止雨雪的侵蚀，存放在空气流通，空气相对湿度（25℃时）不大于 90％，温度不高于 40℃及不低于-30℃的仓库中。

2. 维护：

1)定期清扫灰尘，检查接触点接触情况。

2)维护检查时，要按安全规程要求，切断电源，不允许带电取下熔断体。
