产品说明
产品名称：充电桩用熔断体
产品型号：DNT01-R1J
额定电压：1000 V dc
额定电流：50~400 A
额定分断能力：50 kA
分断范围及使用类别：aR
产品尺码：01
安装形式：NGT 挂钩型
产品重量：460 g（±3% ）
安装要求：M8（10±1 N.m）
时间常数：10~15 ms
认证标志：CCC、TUV、CE、
参考标准
IEC 60269-4
GB/T 13539.4
| 产品型号 | 额定电流In | I²t（A²S）弧前 | I²t（A²S）熔断 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT01-R1J-50A/1000V dc | 50 | 135 | 1100 | 4 | 8 | 14 |
| DNT01-R1J-63A/1000V dc | 63 | 215 | 1750 | 6 | 11 | 20 |
| DNT01-R1J-80A/1000V dc | 80 | 420 | 3350 | 8 | 14 | 25 |
| DNT01-R1J-100A/1000V dc | 100 | 750 | 5950 | 10 | 17 | 30 |
| DNT01-R1J-125A/1000V dc | 125 | 1450 | 9600 | 12 | 21 | 38 |
| DNT01-R1J-160A/1000V dc | 160 | 2690 | 17850 | 15 | 27 | 49 |
| DNT01-R1J-200A/1000V dc | 200 | 5090 | 37700 | 17 | 31 | 57 |
| DNT01-R1J-250A/1000V dc | 250 | 9000 | 59900 | 20 | 36 | 65 |
| DNT01-R1J-315A/1000V dc | 315 | 18200 | 125000 | 22 | 40 | 74 |
| DNT01-R1J-350A/1000V dc | 350 | 24200 | 161000 | 24 | 43 | 79 |
| DNT01-R1J-400A/1000V dc | 400 | 33000 | 218000 | 26 | 48 | 88 |
适用条件
-充电桩系统
产品优势
-易于安装和替换。
-占比空间小，适用范围广。
-快速熔断，为电路提供保护。

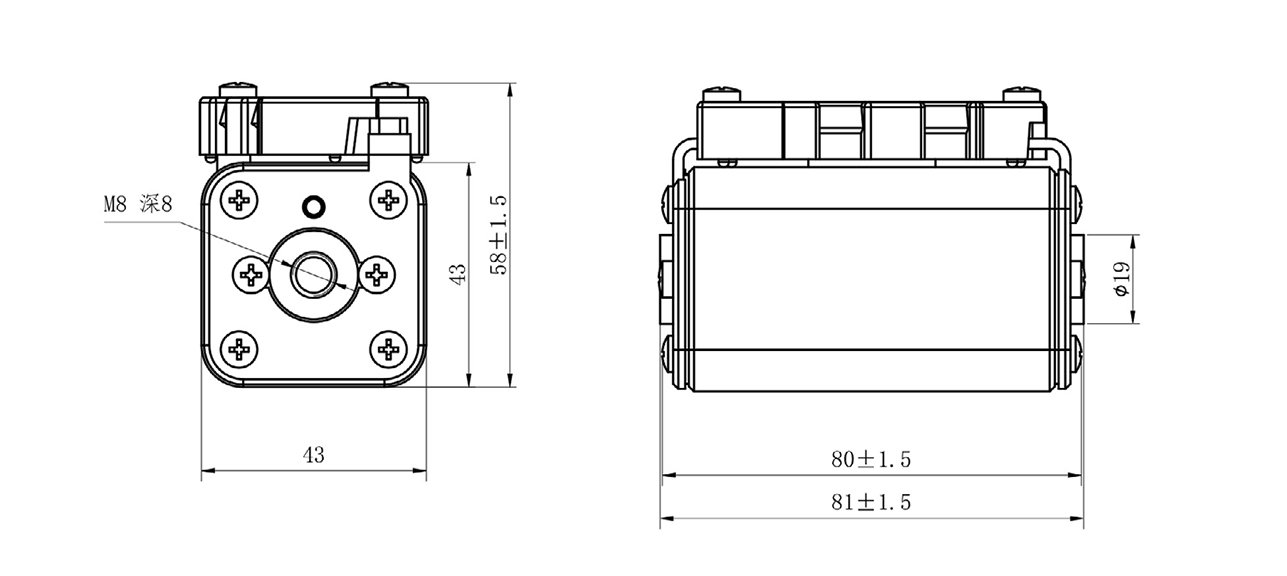

尺寸图
外形尺寸
安装说明
1.安装时，螺柱旋入的尺寸不超过 9mm( 建议 8mm)；
2.拧紧螺母时，保持螺柱不能旋转；
3.建议使用螺柱安装，螺柱拧入时无推荐力矩，以旋入低于螺纹深度 1MM 为准。
4.螺母拧紧力矩 10±1N.m

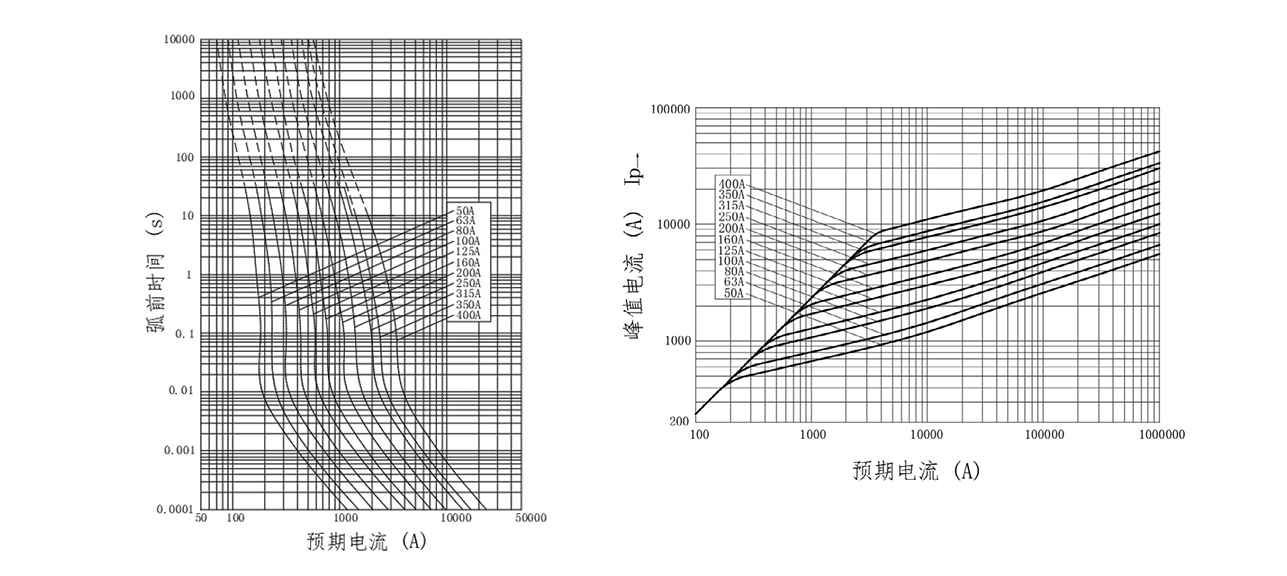

特性曲线
