产品说明
产品名称：充电桩用熔断体
产品型号：DNT1-R1J
额定电压：1000 V dc
额定电流：160~550 A
额定分断能力：50 kA
分断范围及使用类别：aR
产品尺码：1
安装形式：接触片式（平板型）
产品重量：673 g（±3% ）
安装要求：M8（10±1 N.m）
时间常数：10~15 ms
认证标志：CCC、TUV、CE、
参考标准
IEC 60269-4
GB/T 13539.4
| 产品型号 | 额定电流In | I²t（A²S）弧前 | I²t（A²S）熔断 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT1-R1J-160A/1000V dc | 160 | 5000 | 16500 | 16 | 28 | 52 |
| DNT1-R1J-200A/1000V dc | 200 | 8500 | 27500 | 19 | 34 | 62 |
| DNT1-R1J-250A/1000V dc | 250 | 16000 | 53000 | 22 | 39 | 72 |
| DNT1-R1J-315A/1000V dc | 315 | 28500 | 93500 | 25 | 46 | 84 |
| DNT1-R1J-350A/1000V dc | 350 | 38500 | 127500 | 27 | 49 | 89 |
| DNT1-R1J-400A/1000V dc | 400 | 57000 | 188000 | 28.5 | 52 | 95 |
| DNT1-R1J-450A/1000V dc | 450 | 78500 | 260000 | 31 | 56 | 103 |
| DNT1-R1J-500A/1000V dc | 500 | 110000 | 363000 | 33 | 59 | 109 |
| DNT1-R1J-550A/1000V dc | 550 | 145000 | 480000 | 35 | 63 | 116 |
适用条件
-充电桩系统
产品优势
-易于安装和替换。
-占比空间小，适用范围广。
-快速熔断，为电路提供保护。
尺寸图
外形尺寸
安装说明
1.安装时，螺柱旋入的尺寸不超过 9mm( 建议 8mm)；
2.拧紧螺母时，保持螺柱不能旋转；
3.建议使用螺柱安装，螺柱拧入时无推荐力矩，以旋入低于螺纹深度 1MM 为准。
4.螺母拧紧力矩 10±1N.m

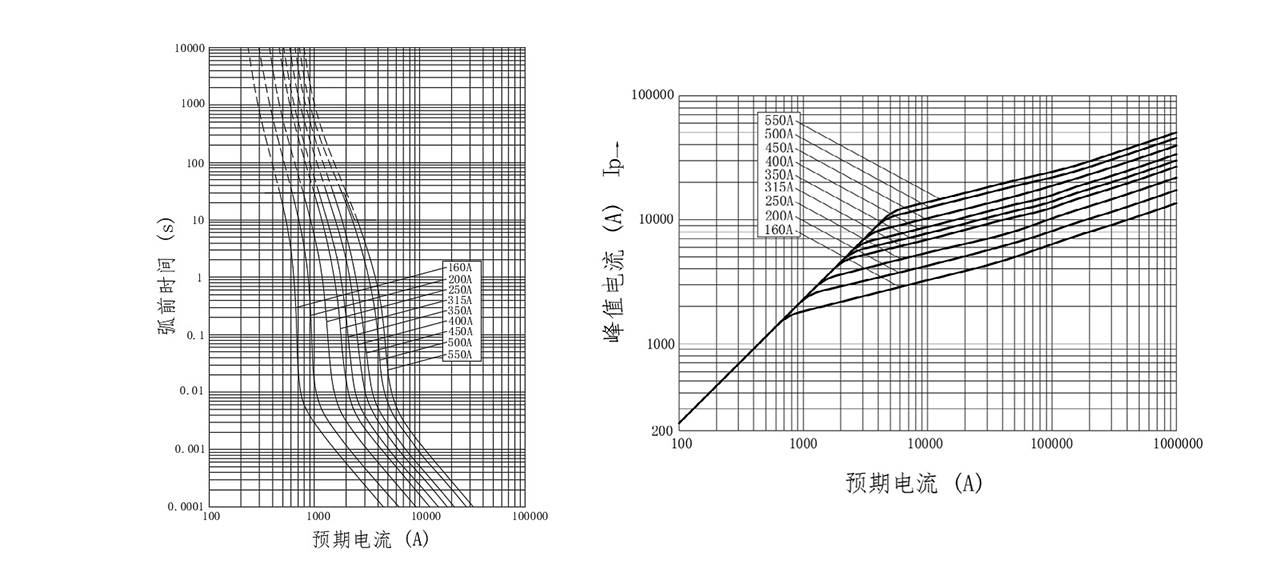

特性曲线
文件下载
