产品说明
产品名称：充电桩用熔断体
产品型号：DNT3-R1J
额定电压：1000 V dc
额定电流：315~1100 A
额定分断能力：50 kA
分断范围及使用类别：aR
产品尺码：3
安装形式：接触片式（平板型）
产品重量：1275 g（±3% ）
安装要求：M12（38±1 N.m）
时间常数：10~15 ms
认证标志：CCC、TUV、CE、
参考标准
IEC 60269-4
GB/T 13539.4
| 产品型号 | 额定电流In | I²t（A²S）弧前 | I²t（A²S）熔断 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT3-R1J-315A/1000V dc | 315 | 13500 | 41100 | 29 | 53 | 97 |
| DNT3-R1J-350A/1000V dc | 350 | 17800 | 54100 | 32 | 58 | 107 |
| DNT3-R1J-400A/1000V dc | 400 | 24600 | 74800 | 36 | 65 | 120 |
| DNT3-R1J-450A/1000V dc | 450 | 34500 | 105000 | 39 | 70 | 129 |
| DNT3-R1J-500A/1000V dc | 500 | 46100 | 140000 | 41 | 75 | 136 |
| DNT3-R1J-550A/1000V dc | 550 | 62300 | 190000 | 44 | 79 | 145 |
| DNT3-R1J-630A/1000V dc | 630 | 91100 | 277000 | 48 | 86 | 159 |
| DNT3-R1J-700A/1000V dc | 700 | 130000 | 395000 | 50 | 91 | 165 |
| DNT3-R1J-800A/1000V dc | 800 | 195000 | 593000 | 54 | 99 | 181 |
| DNT3-R1J-900A/1000V dc | 900 | 285000 | 867000 | 57 | 105 | 191 |
| DNT3-R1J-1000A/1000V dc | 1000 | 393000 | 1200000 | 61 | 112 | 204 |
| DNT3-R1J-1100A/1000V dc | 1100 | 549000 | 1670000 | 63 | 116 | 213 |
适用条件
-充电桩系统
产品优势
-易于安装和替换。
-占比空间小，适用范围广。
-快速熔断，为电路提供保护。

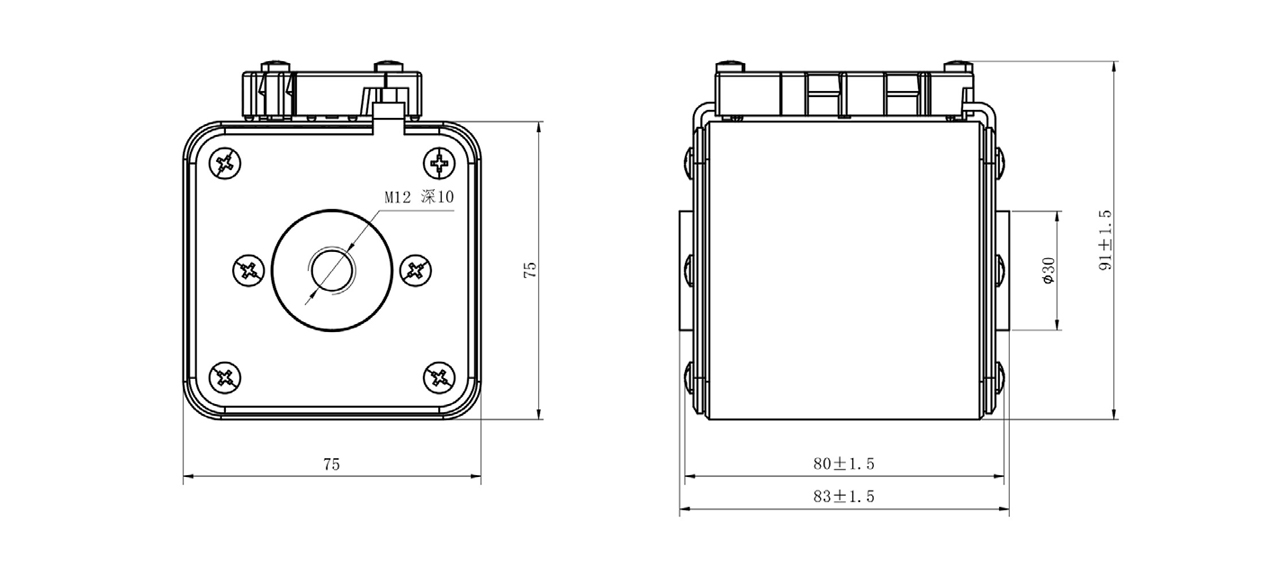

尺寸图
外形尺寸
安装说明
1.安装时，螺柱旋入的尺寸不超过 11mm( 建议 10mm)；
2.拧紧螺母时，保持螺柱不能旋转；
3.建议使用螺柱安装，螺柱拧入时无推荐力矩，以旋入低于螺纹深度 1MM 为准。
4.螺母拧紧力矩 21±1N.m

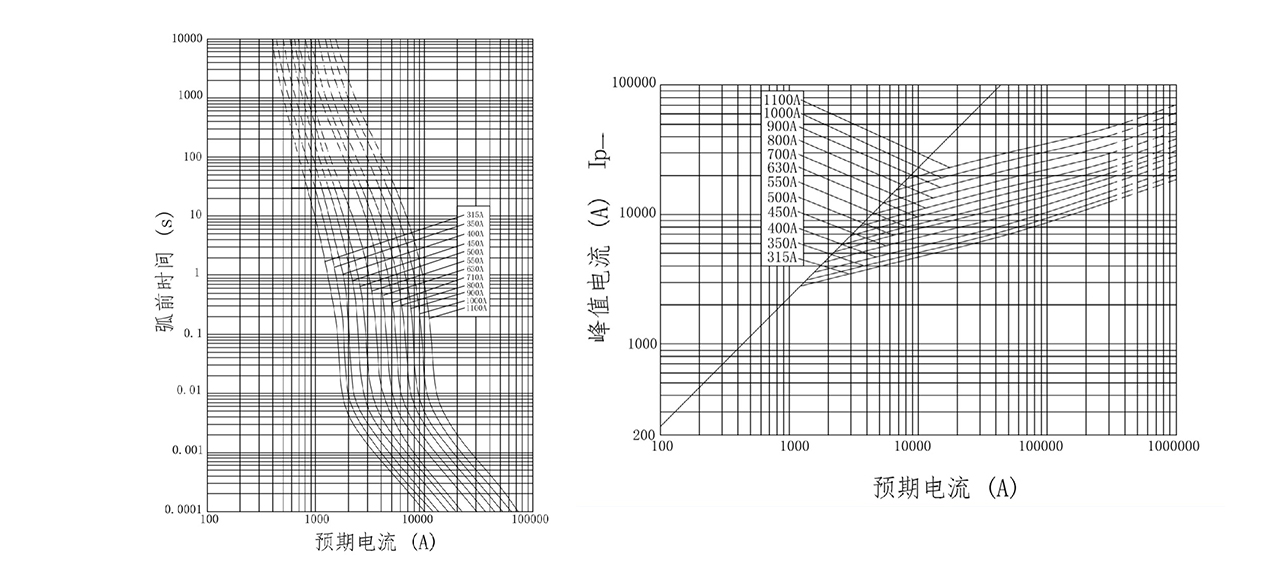

特性曲线
