DNH1-160/30G 带机械熔丝监测

产品说明

熔断器式隔离开关 带机械熔丝监测

系列:DNH1系列

型号:DNH1-160/30G

安装方式:固定式

配备熔丝监测器,适用于控制电路中监测熔断器工作状态,当熔断器熔断时,可提供远程信号。

适用电路类型:交流电(AC)

适配熔断器尺寸:NT 00

熔断器符合标准:IEC 60269-2  GB/T 13539.2


电气参数

带400V熔断器

额定工作电流Ue:160 A

额定工作电压Ie:400 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:160 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:100 kA

使用类别:AC-23B


带690V熔断器

额定工作电流Ue:100 A

额定工作电压Ie:690 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:100 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:50 kA

使用类别:AC-21B


共同参数

额定频率:50 Hz/ 60 Hz

电寿命次数:200 次

极数:3P


机械参数

产品宽度:111 mm

产品高度:202 mm

产品深度:120 mm

操作方式:手动操作


包装参数

盒/箱包装件数:1/12

盒包装尺寸:214 mm × 124 mm × 100 mm

箱包装尺寸:440 mm × 300 mm × 265 mm

包装材料:纸箱

包装类型:箱装


环境条件

工作温度范围:-5°C 到 +40°C

海拔高度:≤2000 m

防护等级:IP20

安装方式:垂直安装


符合标准

GB/T 14048.3-2017


认证证书

CB、CE、CQC

适用条件

适用于工业领域的电力系统,特别适用于工厂和制造设施的电力控制和保护、配电室和电力控制室的电力隔离和保护,以及工业自动化系统中的电力隔离和安全保障。

产品优势

- 保护:熔断器和隔离开关相结合,提供过载保护和电路隔离的双重功能。

- 可靠:在过载或短路情况下能够迅速响应,切断电路,防止设备损坏和停电事故。

- 简便:设计简洁、易于操作,用户可以快速、安全地进行电路的开断和隔离操作。

- 维护:熔断器更换方便,降低维护费用和时间,延长设备使用寿命。

- 泛用:适用于多种电压和电流等级,满足不同工业环境的要求。

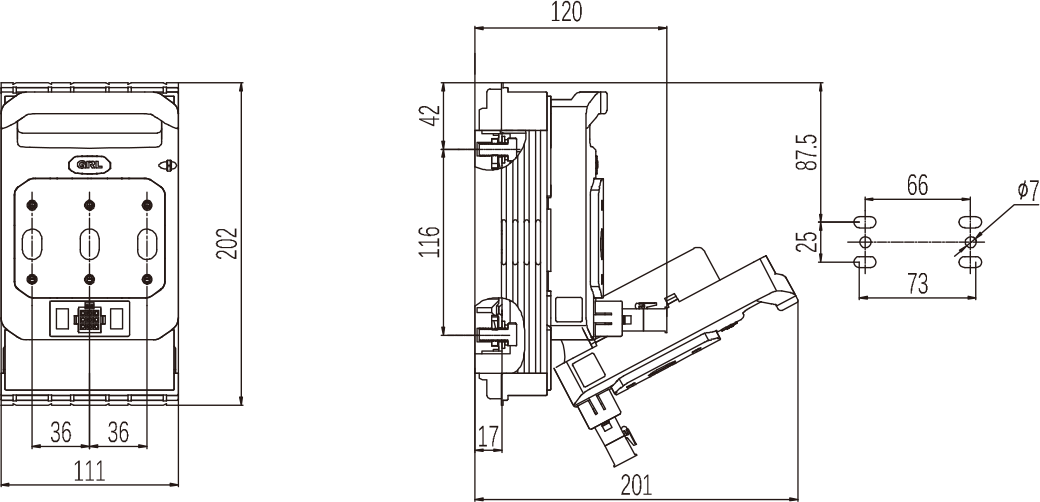

尺寸图

DNH1-160固定式 机械熔丝监测外形尺寸.png
