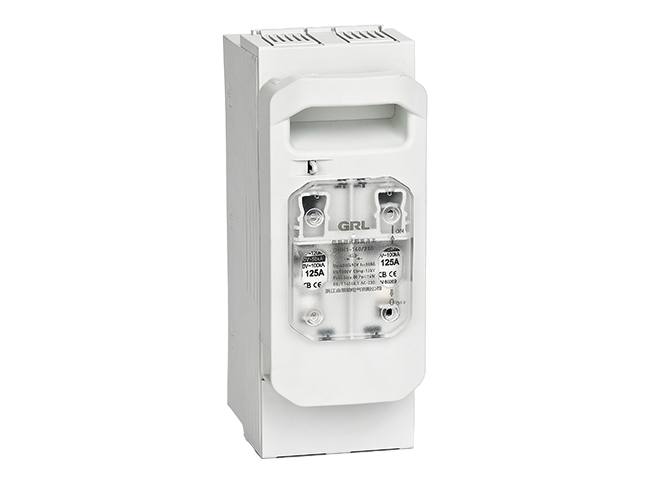

熔断器式隔离开关

系列：DNH1系列

型号：DNH1-160/21G

安装方式：挂接式

适用电路类型：交流电（AC）

适配熔断器尺寸：NT 00

熔断器符合标准：IEC 60269-2  GB/T 13539.2

订货号

DN31026 上端至系统 不带辅助触点

DN31036 上端至系统 带一个辅助触点

DN31038 上端至系统 带两个辅助触点

DN31046 下端至系统 不带辅助触点

DN31056 下端至系统 带一个辅助触点

DN31058 下端至系统 带两个辅助触点

电气参数

带400V熔断器

额定工作电流Ue：160 A

额定工作电压Ie：400 V

额定绝缘电压Ui：1000 V

约定发热电流Ith：160 A

额定冲击耐受电压Uimp：12 kV

额定限制短路电流Iq：100 kA

使用类别：AC-23B

带690V熔断器

额定工作电流Ue：100 A

额定工作电压Ie：690 V

额定绝缘电压Ui：1000 V

约定发热电流Ith：100 A

额定冲击耐受电压Uimp：12 kV

额定限制短路电流Iq：50 kA

使用类别：AC-23B

共同参数

额定频率：50 Hz/ 60 Hz

电寿命次数：200 次

极数：2P

机械参数

产品宽度：76 mm

产品高度：201 mm

产品深度：113 mm

操作方式：手动操作

包装参数

盒/箱包装件数：1/12

盒包装尺寸：210 mm × 148 mm × 78 mm

箱包装尺寸：450 mm × 360 mm × 250 mm

包装材料：纸箱

包装类型：箱装

环境条件

工作温度范围：-5°C 到 +40°C

安装方式：垂直安装

符合标准

GB/T 14048.3-2017

认证证书

CE

适用于工业领域的电力系统，特别适用于工厂和制造设施的电力控制和保护、配电室和电力控制室的电力隔离和保护，以及工业自动化系统中的电力隔离和安全保障。

- 保护：熔断器和隔离开关相结合，提供过载保护和电路隔离的双重功能。

- 可靠：在过载或短路情况下能够迅速响应，切断电路，防止设备损坏和停电事故。

- 简便：设计简洁、易于操作，用户可以快速、安全地进行电路的开断和隔离操作。

- 维护：熔断器更换方便，降低维护费用和时间，延长设备使用寿命。

- 泛用：适用于多种电压和电流等级，满足不同工业环境的要求。
