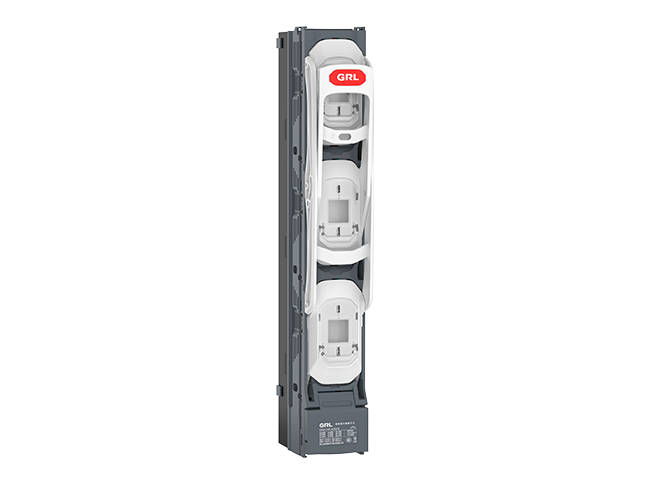

DNH18-400/3L

产品说明

条形熔断器式隔离开关

系列:DNH18系列

型号:DNH18-400/3L

安装方式:固定式、挂接式

操作方式:三相同步操作

可选配多功能表、互感器和电子熔断器监测器多种附件

适用电路类型:交流电(AC)

适配熔断器尺寸:NT 2

熔断器符合标准:IEC 60269-2  GB/T 13539.2


电气参数

带400V熔断器

额定工作电流Ue:400 A

额定工作电压Ie:400 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:400 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:100 kA

使用类别:AC-23B


带500V熔断器

额定工作电流Ue:400 A

额定工作电压Ie:500 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:400 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:100 kA

使用类别:AC-22B


带690V熔断器

额定工作电流Ue:315 A

额定工作电压Ie:690 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:315 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:50 kA

使用类别:AC-21B


带隔离刀

额定工作电流Ue:400 A

额定工作电压Ie:500 V

额定绝缘电压Ui:1000 V

约定发热电流Ith:400 A

额定冲击耐受电压Uimp:12 kV

额定限制短路电流Iq:12 kA

使用类别:AC-23B


共同参数

额定频率:50 Hz/ 60 Hz

电寿命次数:200 次

极数:3P


机械参数

产品宽度:100 mm

产品高度:666 mm

产品深度:192 mm

机械寿命:800 次操作

操作方式:手动操作


包装参数

托盘包装件数:50

托盘包装尺寸:75 cm × 75 cm

净重:6.06 kg

包装材料:木质托盘

包装类型:托盘装


环境条件

工作温度范围:-5°C 到 +40°C

防护等级:IP20

安装方式:垂直安装


符合标准

GB/T 14048.3-2017


认证证书

TUV

适用条件

适用于工业领域的电力系统,特别适用于工厂和制造设施的电力控制和保护、配电室和电力控制室的电力隔离和保护,以及工业自动化系统中的电力隔离和安全保障。

产品优势

- 保护:熔断器和隔离开关相结合,提供过载保护和电路隔离的双重功能。

- 可靠:在过载或短路情况下能够迅速响应,切断电路,防止设备损坏和停电事故。

- 简便:设计简洁、易于操作,用户可以快速、安全地进行电路的开断和隔离操作。

- 维护:熔断器更换方便,降低维护费用和时间,延长设备使用寿命。

- 泛用:适用于多种电压和电流等级,满足不同工业环境的要求。

尺寸图


文件下载
